LVDS：低壓差分信號技術接口，是一種電子訊號系統，可滿足對高效能資料傳輸應用的需求，傳輸支持速率在155Mbps（大約為77MHz）以上，廣泛應用于高速數據信號傳輸，比如在商用打印機、LCD面板與轉接板的連接、無人機等等。這些應用就需要用到TVS二極管陣列來保護其敏感的IC器件。接下來，分享LVDS接口在無人機應用中的靜電（ESD）和電磁干擾（EMI）保護設計方案，具體方案如下：

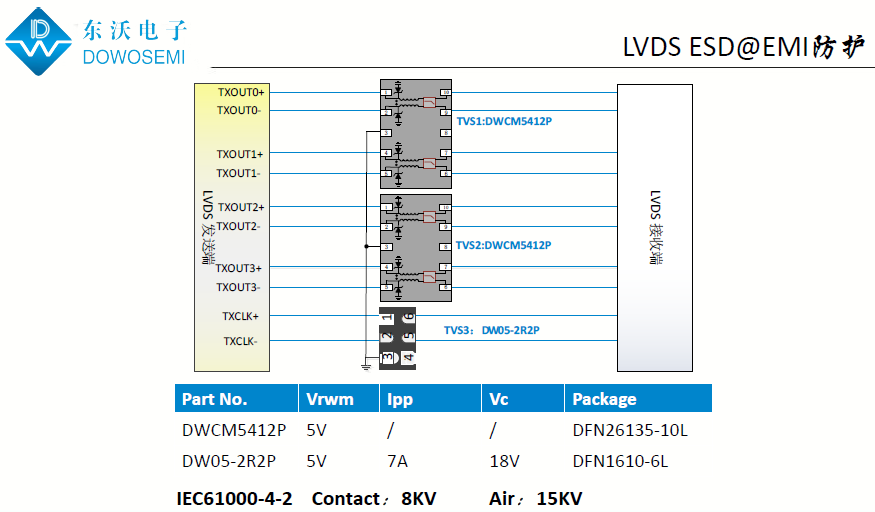

從LVDS接口靜電和電磁干擾防護設計方案圖可知，電路保護器件選用了TVS二極管陣列DWCM5412P（DFN26135-10L封裝）和DW05-2R2P（DFN26135-10L封裝）為LVDS接口保駕護航。此方案符合IEC61000-4-2 Contact：8KV；Air：15KV。想了解更多有關LVDS接口ESD和EMI保護，可與東沃電子工程師溝通交流：136 7581 6901（微信同號）朱工
