衛星天線端口浪涌保護方案
發表日期：2020-07-08來源：www.chianmetalmesh.com瀏覽：1527
東沃電子FAE工程師團隊，針對衛星天線端口的浪涌保護，設計了很多電路防護圖。接下來，重點分享其中一個衛星天線端口浪涌保護方案：

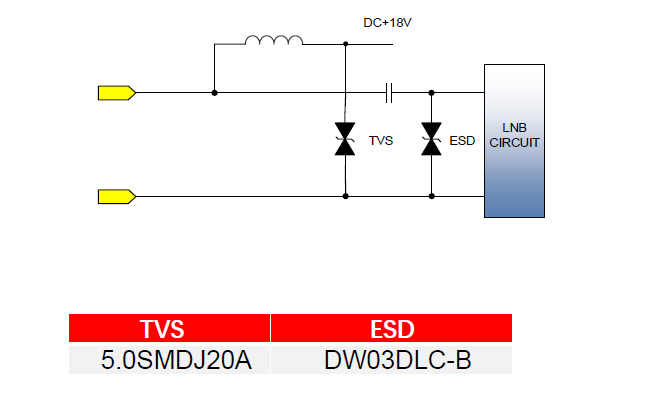

從上圖中的衛星天線端口浪涌保護方案可以看出，電路保護器件采用的是東沃電子自主研發、生產的TVS瞬態抑制二極管5.0SMDJ20A和ESD靜電保護二極管DW03DLC-B。該衛星天線端口保護方案Surge Capability：CM 4KV Per ITU K.21 1.2/50-8/20μs 2Ω。當然，針對衛星天線端口浪涌保護方案，還可根據客戶的需求量身設計并量身定制電路保護器件！
想了解更多有關衛星天線端口浪涌保護方案、電路保護器件參數、特性、規格書及應用，歡迎與東沃電子溝通交流：136 7581 6901（微信同號）朱工
