在國際標準ISO 16750-2頒布之前，全球各大汽車零部件制造商一直采用的是ISO 7637-2標準。ISO 16750-2國際標準發行之后，汽車拋負載浪涌測試中ISO 7637-2 5A和5B測試標準被ISO 16750-2測試標準取代。查看ISO 16750-2和ISO 7637-2國際標準文檔資料對比會發現，除了測試電壓提升之外，另一個最顯著的區別是ISO 16750-2拋負載最低測試要求10個脈沖10分鐘，間隔1分鐘，而ISO 7637-2拋負載測試要求規定只做一個脈沖。由此可知，ISO 16750-2標準比ISO 7637-2標準更嚴格。那么，汽車電子產品如何順利通過ISO 16750-2和ISO 7637-2標準測試呢？如何保護車載24V供電系統免受拋負載瞬態浪涌過電壓威脅呢？接下來，TVS二極管廠家東沃電子針對車載24V供電系統拋負載瞬態浪涌過壓?jiǎn)栴}，設計了可行性解決方案。

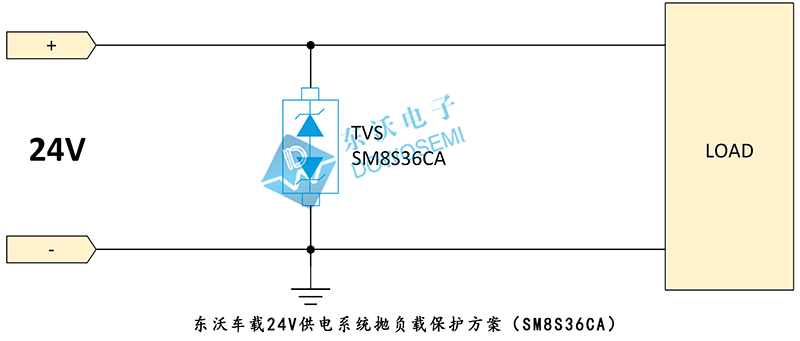

東沃車載DC 24V供電系統拋負載保護方案（SM8S36CA）

從方案圖中可知，東沃電子技術推薦選用符合AEC-Q101認證的車規級TVS二極管SM8S36CA做防護，適用于汽車應用領域的各種嚴酷條件，比如175℃的高溫運行條件。同時，滿足汽車專用測試標準ISO 7637-2和ISO 16750-2標準測試需求，確保所有設計、開發、制造與安裝的組件符合最高等級汽車標準。

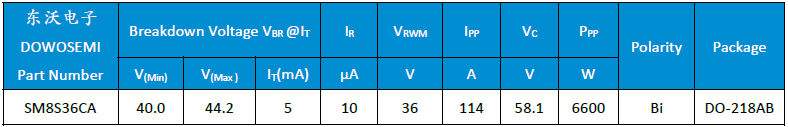

TVS二極管SM8S36CA：雙向貼片、AEC-Q101認證、峰值脈沖功率6600W、工作電壓36V、峰值脈沖電流114A、鉗位電壓58.1V、DO-218AB封裝，非常適合24V車載系統拋負載防護，是一顆非常成熟、穩定、高可靠性的汽車級TVS保護器件。從目前應用來看，TVS保護器件SM8S36CA可通過測試等級如下：

√  ISO 7637-2 P5a（Us=174V、Td=350ms、Ri=2.5Ω）
√  ISO 16750-2 P5a（Us=202V、Td=350ms、Ri=2.5Ω）
√  ISO 7637-2 P5a（Us=123V、Td=100ms、Ri=1.5Ω）
√  ISO 16750-2 P5a（Us=151V、Td=100ms、Ri=1.5Ω）
√  ISO 16750-2 P5b（Us/Us*=174V/58V、Td=350ms、Ri=1Ω）

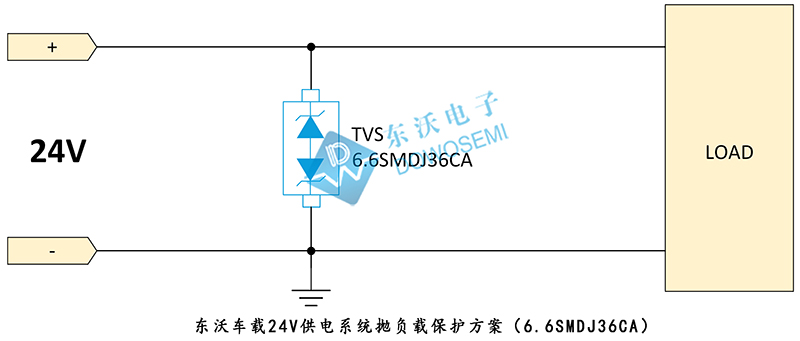

東沃車載DC 24V供電系統拋負載保護方案（6.6SMDJ36CA）

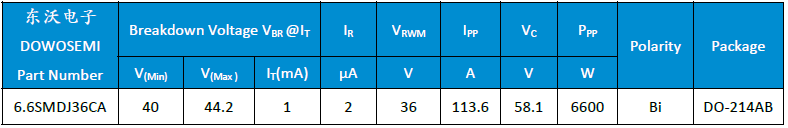

從方案圖中可知，東沃電子技術推薦選用TVS二極管6.6SMDJ36CA：雙向貼片、AEC-Q101認證、峰值脈沖功率6600W、工作電壓36V、峰值脈沖電流113.6A、鉗位電壓58.1V、SMC/DO-214AB小尺寸封裝，適合小空間安裝，是一顆非常成熟、穩定、高可靠性汽車級TVS保護器件。從目前應用來看，TVS二極管6.6SMDJ36CA可通過測試等級如下：

√  ISO 16750-2 P5a（Us=151V、Td=100ms、Ri=6Ω）
√  ISO 16750-2 P5a（Us=174V、Td=100ms、Ri=7Ω）
√  ISO 16750-2 P5a（Us=202V、Td=100ms、Ri=8Ω）

車載DC 24V供電系統拋負載測試TVS保護器件選型推薦

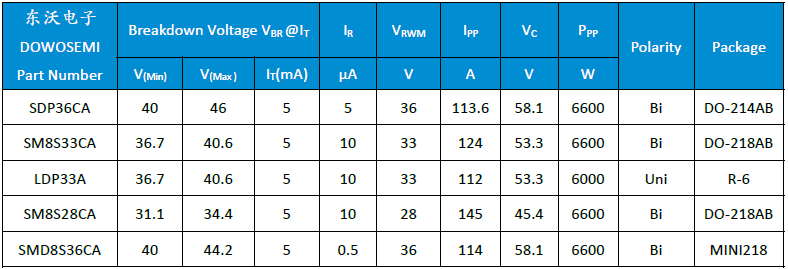

對于車載DC 24V供電系統過拋負載測試，東沃電子技術還推薦以下TVS二極管型號，對應型號測試等級如下：

1）TVS二極管SDP36CA：雙向貼片、AEC-Q101認證、峰值脈沖功率6600W、工作電壓36V、峰值脈沖電流113.6A、鉗位電壓58.1V、SMC/DO-214AB小尺寸封裝，可通過測試等級：

√  ISO 16750-2 P5a（Us=202V、Td=200ms、Ri=8Ω）
√  ISO 16750-2 P5b（Us/Us*=151V/54V、Td=350ms、Ri=5Ω）
√  ISO16750-2 P5b（Us/Us*=151V/65V、Td=350ms、Ri=6Ω）

2）TVS二極管SM8S33CA：雙向貼片、AEC-Q101認證、峰值脈沖功率6600W、工作電壓33V、峰值脈沖電流124A、鉗位電壓53.3V、DO-218AB封裝，可通過測試等級：

√  ISO 16750-2 P5a（Us=202V、Td=100ms、Ri=3Ω）
√  ISO 16750-2 P5b（Us/Us*=202V/58V、Td=350ms、Ri=2Ω）
√  ISO 16750-2 P5b（Us/Us*=174V/50V、Td=350ms、Ri=1Ω）

3）TVS二極管LDP33A：?jiǎn)蜗蛑辈?、AEC-Q101認證、峰值脈沖功率6000W、工作電壓33V、峰值脈沖電流112A、鉗位電壓53.3V、R-6封裝，可通過測試等級：

√  ISO 16750-2 P5b（Us/Us*=202V/58V、Td=350ms、Ri=4Ω）

4）TVS二極管SM8S28CA：雙向貼片、AEC-Q101認證、峰值脈沖功率6600W、工作電壓28V、峰值脈沖電流145A、鉗位電壓45.4V、DO-218AB封裝，可通過測試等級：

√  ISO 7637-2 P5b（Us=174V/30V、Td=350ms、Ri=3Ω）

5）TVS二極管SMD8S36CA：雙向貼片、AEC-Q101認證、峰值脈沖功率6600W、工作電壓36V、峰值脈沖電流114A、鉗位電壓58.1V、封裝MINI218，同樣的功率，更小的封裝尺寸，可通過測試等級：

√  ISO 16750-2 P5a（Us=202V、Td=350ms、Ri=4Ω）

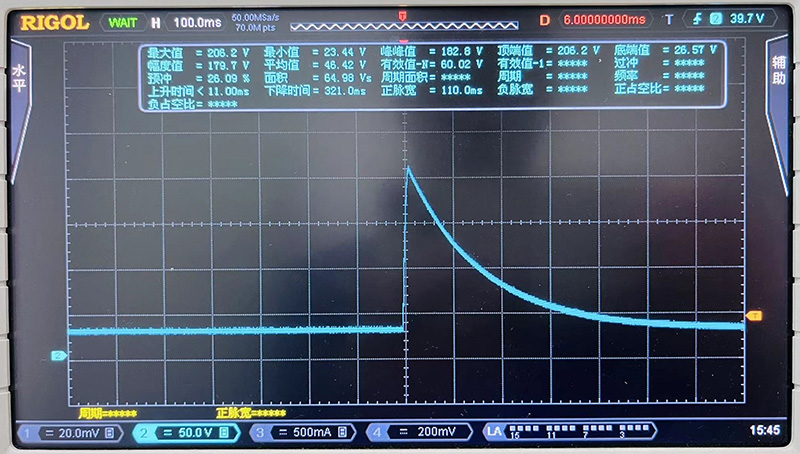

拋負載測試前圖形如下：

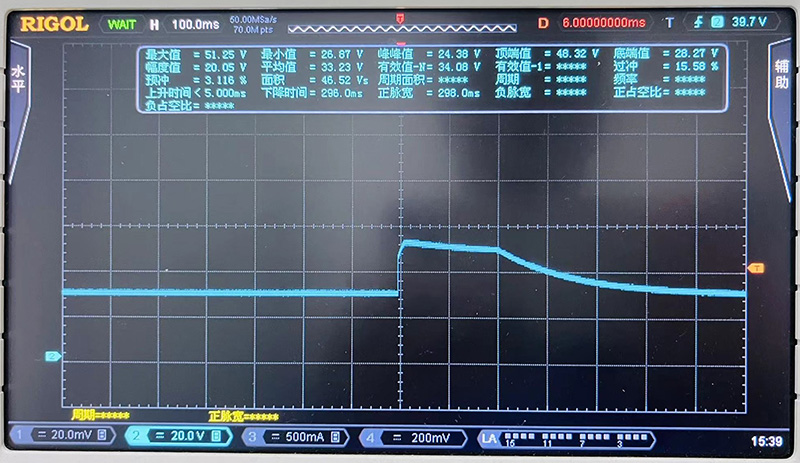

TVS二極管輸入脈沖后圖形如下：

以上是東沃車載24V供電系統拋負載瞬態浪涌過壓保護經典方案及拋負載測試TVS二極管選型推薦，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的TVS二極管SM8S36CA、6.6SMDJ36CA、SDP36CA、SM8S33CA、LDP33A、SM8S28CA、SMD8S36CA，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工。
