一、應用背景

1）USB2.0需要支持熱插拔；

2）傳輸速率高達480Mbps，不容忍丟包；

3）USB芯片集成度高，很脆弱，易受靜電損壞；

二、方案詳解

? 在USB2.0的電源線，數據線用1顆ESD靜電保護器件對做防護，鉗位靜電電壓；

? ESD靜電保護器件的結電容小于1.2pF，在USB2.0最高速率480Mbps時都可以完整傳輸信號；

? TVS瞬態抑制二極管封裝為SOT-143，體積小，節約PCB空間，便于工程師設計；

三、方案應用

筆記本電腦、.家用臺式電腦、工業電腦、槍機設備、網絡打印機、機頂盒、Pad、移動手持設備、電視、車載、DVD刻錄機、其他含USB2.0端口設備等；

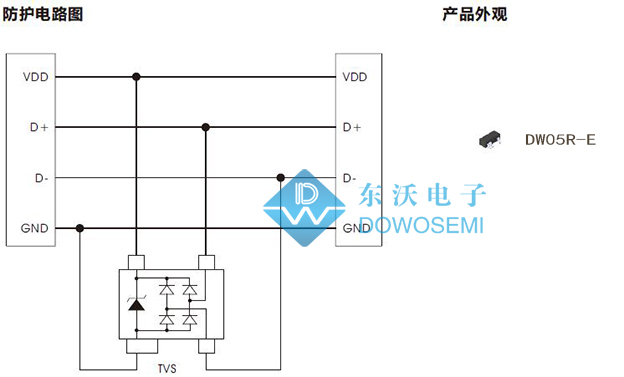

四、防護電路圖

五、保護器件注解

ESD靜電保護器件DW05R-E

Vrwm：5.0V

Vb：6.0V

防靜電能力(接觸/空氣)：8KV/15KV

結電容（f=1MHz）：1.2pF

封裝：SOT-143
咨詢熱線：136 7581 6901（微信同號）朱工
