一、應用背景

1）國內電網雜波很多，電網太臟，導致電表抄表模塊損壞，給電力公司造成重大損失。

2）電網中的電線拉的較長，容易感應到雷擊浪涌，進而燒壞電表中的電子模塊。

二、方案說明及注意事項

? 交流輸入口可防IEC61000-4-5組合波差共模6KV；

? 電力載波口可防電源輸入雜波信號，用TSS濾除，安全、可靠；

? 可滿足UT-T K21標準浪涌測試要求，防護等級10/700uS差共模6KV,可通過電力線感應和；

三、方案應用

國網、南網抄表模塊、電表采集器等

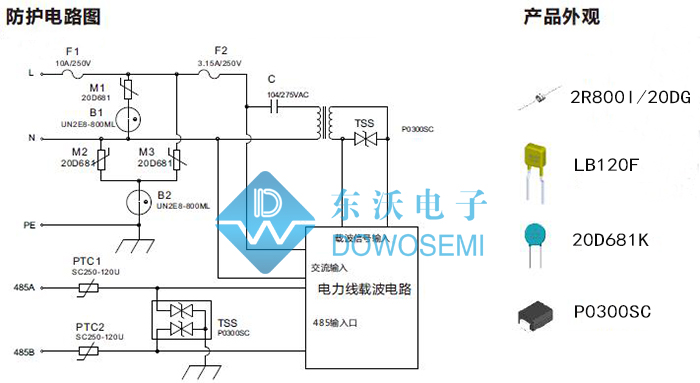

四、防護電路圖

五、保護器件詳解

1）陶瓷氣體放電管2R800I/20DG

直流標稱電壓（V）：800 V

沖擊擊穿電壓（1KV/μs）：≤ 1200 V

耐脈沖沖擊電流（8/20μs）：20 KA

極間電容Cp：≤ 1.5 pF

絕緣電阻：≥ 1 GΩ

2）溫度保險絲插件LB120F

最大沖擊電壓：250 V

最大沖擊電流：3 A

最大不動作電流：0.12 A

3）壓敏電阻：20D681K

壓敏電壓（@1mA）：612 V-748 V

突破電流耐量（8/20μs）：6500 A

最大抑制電壓（@5A）：1120 V

4）半導體放電管P0300SC

V_DRM：25V

V_S：40V

V_T：4V

I_DRM：5μA

I_S：800mA

I_T：2.2A

I_H：50mA

C_O：100pF

耐10/700μS電壓沖擊能力：6KV
