東沃電子（DOWOSEMI）供應的雙電壓比較器LM393是由兩個獨立、精確的電壓比較器組成，其失調電壓不超過2.0mV，可在單電源下或雙電源下工作，并且其電流大小不受電源電壓幅度大小影響。LM393比較器有一個獨特的性能，就是即使在單電源下工作時，其輸入共模電壓范圍也能達到零電平。雙電壓比較器LM393芯片采用SOP-8封裝形式，主要用于消費類和工業類電子產品中。常有客戶向東沃電子咨詢LM393這個雙電壓比較器，接下來，東沃電子從LM393特點、引腳、參數、使用說明和應用詳細解說，希望能夠幫助到迷茫中的您！

LM393雙電壓比較器特點

√ 工作電源電壓范圍寬：單電源: 2.0V~36V；雙電源: ±1.0V~±18V
√ 電源電流小: 0.8mA與電源電壓無關
√ 輸入偏置電流低: 25nA
√ 輸入失調電流低: 5.0nA
√ 輸入失調電壓低: 5.0mV
√ 輸入差分電壓的范圍與電源電壓范圍一致
√ 可與TTL、DTL、ECLMOS和CMOS兼容

LM393雙電壓比較器引腳

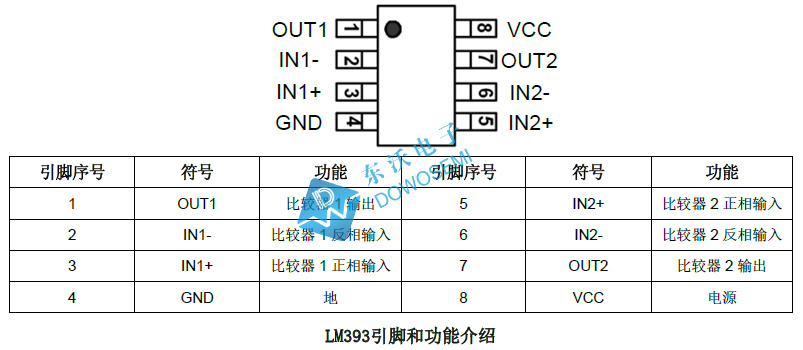

LM393雙電壓比較器引腳圖如下：

LM393雙電壓比較器參數

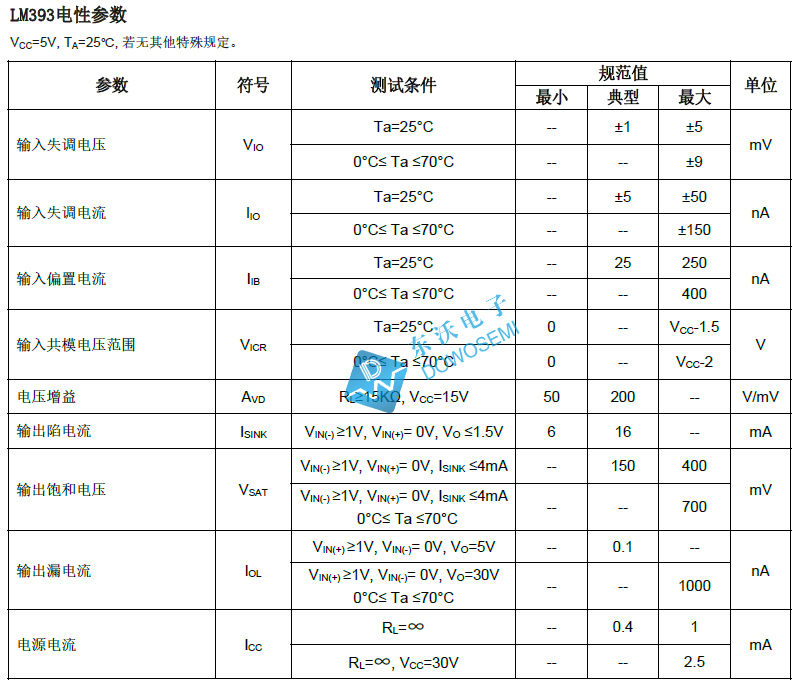

LM393雙電壓比較器參數詳情如下圖：

LM393雙電壓比較器使用說明

LM393是高增益、寬頻帶器件，像大多數比較器一樣，如果輸出端到輸入端有寄生電容而產生耦合，則很容易產生振蕩這種現象僅僅出現在當比較器改變狀態時，輸出電壓過渡的間隙。電源加旁路濾波并不能解決這個問題，標準PC板的設計對減小輸入一輸出寄生電容耦合是有助的。減小輸入電阻至小于10KΩ將減小反饋信號，而且增加甚至很小的正反饋量(滯回1.0~10mV)能導致快速轉換，使得不可能產生由于寄生電容引起的振蕩。除非利用滯后，否則直接插入IC并在引腳上加上電阻將引起輸入-輸出在很短的轉換周期內振蕩，如果輸入信號是脈沖波形，并且上升和下降時間相當快，則滯回將不需要。比較器的所有沒有用的引腳必須接地。

LM393偏置網絡確立了其靜態電流與電源電壓范圍20~30V無關。通常電源不需要加旁路電容,差分輸入電壓可以大于VCC并不損壞器件。保護部分必須能阻止輸入電壓向負端超過-0.3V。

LM393 的輸出部分是集電極開路，發射極接地的NPN輸出晶體管，可以用多集電極輸出提供或功能。輸出負載電阻能銜接在可允許電源電壓范圍內的任何電源電壓上，不受 VCC端電壓值的限制。此輸出能作為一個簡單的對地SPS開路(當不用負載電阻沒被運用)，輸出部分的陷電流被可能得到的驅動和器件的B值所限制。當達到極限電流(16mA)時，輸出晶體管將退出而且輸出電壓將很快上升。輸出飽和電壓被輸出晶體管大約60Ω的γSAT限制。當負載電流很小時，輸出晶體管的低失調電壓(約1.0mV)允許輸出箱位在零電平。

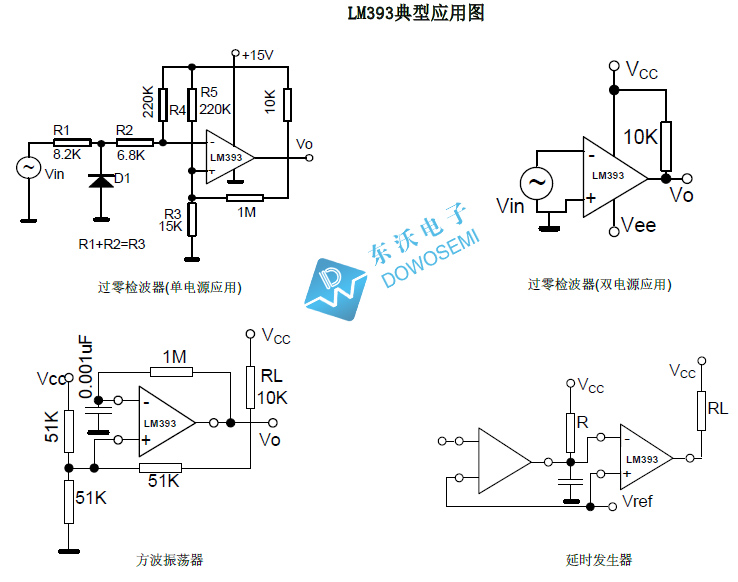

LM393雙電壓比較器典型應用
