近日，咨詢有關各類網口通訊接口靜電防護方案和網口TVS選型的客戶，尤其地多了起來，比如：以太網RJ45接口防雷保護方案、USD3.0接口保護用TVS選型、HDMI接口靜電保護ESD器件如何選用……網口種類有很多：以太網RJ45網口、USB2.0接口、USB3.0接口、RJ11接口、RS485接口、HDMI接口、10G以太網口、I2C接口、I/O接口、VGA接口、100M以太網口、1000M以太網POE網口……不同的網口不同的防護需求，方案設計和保護器件（TVS二極管、ESD靜電保護器件、MOV壓敏電阻、GDT陶瓷氣體放電管、PPTC自恢復保險絲等等）也是不一樣的。接下來，專業電路保護器件廠家及高品質保護方案提供商東沃電子，為您科普幾個典型網口浪涌靜電防護方案。

一、1000M以太網POE網口保護及TVS選型

從1000M以太網POE網口保護方案設計圖可知，保護器件選用了東沃品牌自主研發、生產、銷售的ESD二極管DW03DLC-B（SOD-323封裝）和TVS二極管5.0SMDJ58CA（SMC封裝），具體參數詳見產品手冊。該方案滿足：Surge level Signal port IEC61000-4-5 10/700μs-5/320μs 40Ω DM：2KV CM：6KV。

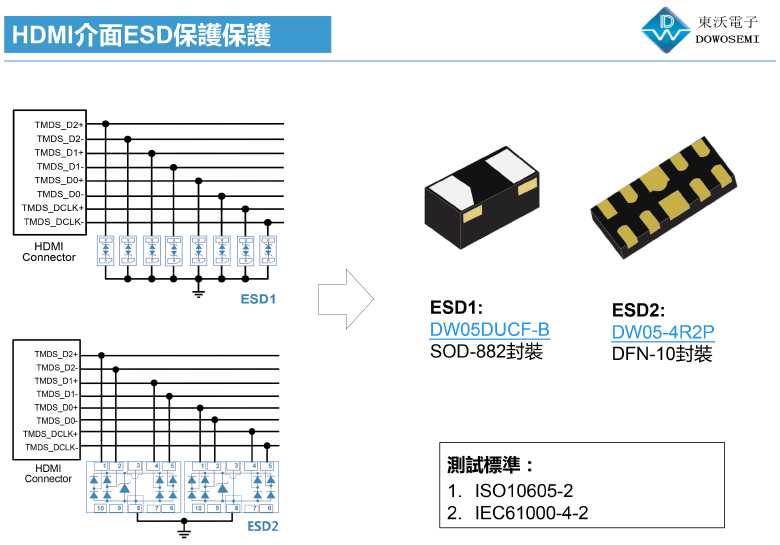

二、HDMI接口ESD靜電保護方及TVS選型

從HDMI接口ESD靜電保護方案圖可知，器件選用的是東沃電子（DOWOSEMI）品牌ESD：DW05DUCF-B（SOD-882封裝）、DW05-4R2P（DFN-10封裝），響應速度快、低結電容、低漏電流、封裝體積小、節約PCB空間，便于工程師設計。該方案滿足ISO10605-2和IEC61000-4-2，等級4，接觸放電8KV，空氣放電15KV。

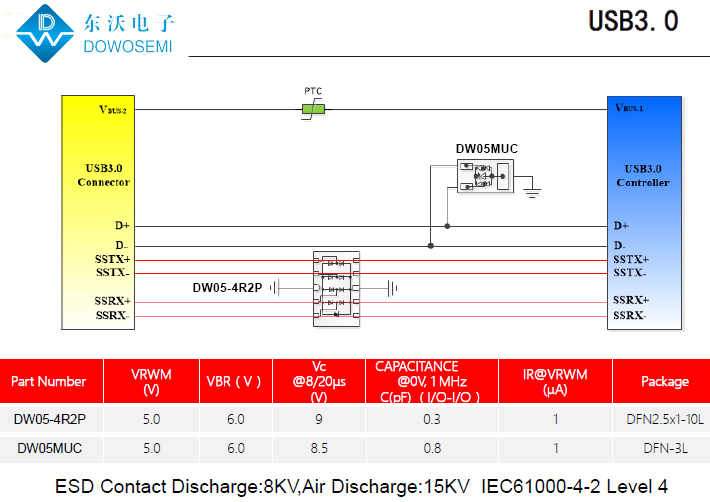

三、USB3.0接口靜電保護及TVS選型

從USB3.0接口靜電浪涌防護方案圖可知，保護器件選用了低電容TVS二極管DW05-4R2P（DFN2.5x1-10L封裝，結電容0.3pF）、DW05MUC（DFN-3L封裝，0.8pF），具體參數詳情可向東沃電子索取產品規格書！該保護方案符合IEC61000-4-2 等級4，靜電接觸放電8KV，空氣放電15KV！

想了解更多有關網口接口靜電浪涌防護方案及TVS選型、型號、參數、樣品、價格等信息，直接咨詢廠家東沃電子DOWOSEMI：136 7581 6901（微信同號）朱工
