數據通信接口靜電(ESD)保護器件選型

發表日期:2021-11-05瀏覽:1367

對于數據通信接口,相信大家并不會覺得陌生,在我們生活中,可謂是隨處可見,比如:USB接口、HDMI接口、SD卡、RS-485通訊接口等等。然而,這些數據通信接口極其容易受到人體靜電、雷電、浪涌電壓瞬變等影響。為此,在實際應用中,數據通信接口過電壓防浪涌靜電防護,是每個新老電子工程師需要解決的問題。


東沃電子(DOWOSEMI)不僅是一家專業的電路保護器件供應廠商,而且還是一家高品質保護方案服務商。在電路保護方案設計方面,東沃電子工程師擁有豐富的設計經驗和超強的實戰能力,一對一免費為客戶提供防護方案設計、器件選型、EMC測試、樣品申請、小批量試產、量產等服務。

方案設計、保護元器件選型之前,需要系統了解保護需求和測試條件,這點是非常重要的。防護方案設計的目的是什么,想要什么結果;對于“正?!焙汀爱惓!钡那闆r,要做出合理的設想;要清楚地明白,任何保護都不可能做到100%。接下來,東沃電子FAE工程師分享一些經典數據通信接口防護靜電方案及保護器件選型。


· USB2.0接口保護用ESD二極管:DW05DRF-B-AT-E、DW05-4R-AT-S;

· USB3.0接口保護用ESD二極管:DW05-4R2P-AT-S、DW3.3-4R2P-S;

· TYPE-C接口保護用ESD二極管:DW3.3-4R2P-S;

· 100M網絡接口保護用ESD二極管:DW05-4R-AT-S 、DW2.8-4LVUB;

· 1000M網絡接口保護用ESD二極管:DW3.3-8R2P-AT-E、DW03DLC-B-S;

· HDMI2.0接口保護用ESD二極管:DW05-4R2P-AT-S、DW05-4R2PZ-S

· SIM卡接口防護用ESD二極管:DW05DRF-B-AT-E

· VGA模擬視頻防護用ESD二極管:DW05-4R2P-AT-S

· Audio耳機和麥克風防護用ESD二極管:DW05D5LC-B-AT-E

· I2C接口防護專用ESD二極管:DW05D-B-AT-S

· LVDS接口防護專用ESD二極管:DW05-4R2P-AT-S、DW05-4R3P-AT-S

· SD卡接口防護專用ESD二極管:DW03DMS-B-E、DW03MFC-BP-S

· MMC卡接口防護專用ESD二極管:DW05-4R-AT-S

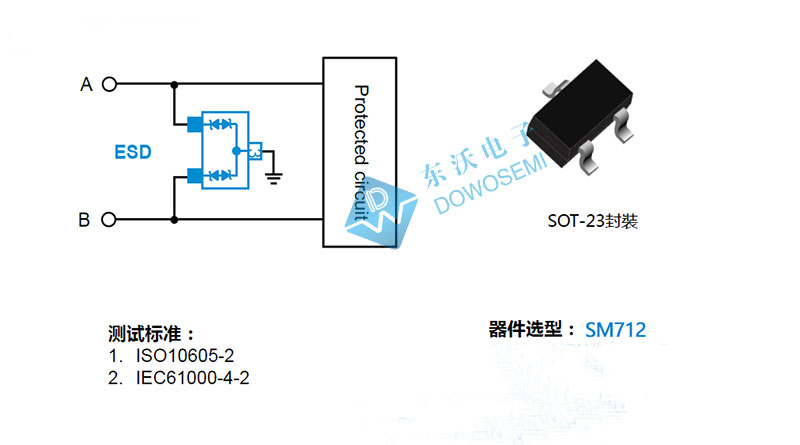

· RS-485接口防護專用ESD二極管:SM712

· RS-232接口防護專用ESD二極管:DW12M2T-B-S

· CAN-BUS總線接口防護專用ESD二極管:DW24M2T-B-AT-S

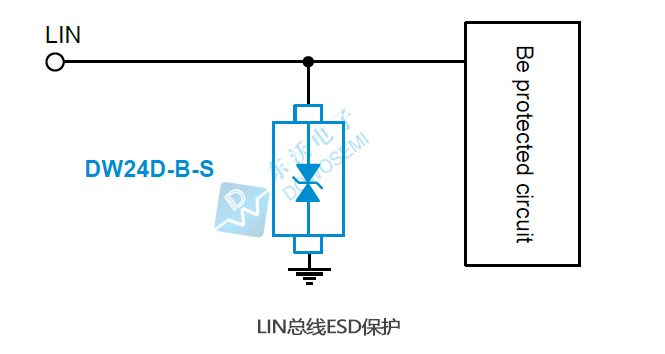

· LIN-BUS總線接口防護專用ESD二極管:DW1524-AT-S 、DW24D-B-AT-S

· RF/GPS天線接口防護專用ESD二極管:DW05DRF-B-AT-E 、DW05DUCF-BF-AT-E

……

具體數據通信接口防護方案設計圖和ESD二極管型號產品手冊,可直接咨詢東沃電子:136 7581 6901(微信同號)朱經理
