TVS二極管各種分類,您知道多少?

發表日期:2019-05-09瀏覽:1600

所謂TVS瞬態抑制二極管是干什么的呢?TVS二極管,是一種在穩壓管工藝基礎上發展起來的新型高效電路保護元器件,憑借自身獨特的亮點(PS級響應速度、高瞬態功率、箝位電壓易控制、擊穿電壓偏差小、低漏電流、高可靠性、小體積、低電容等特點)在電路保護元器件領域獨樹一幟,脫穎而出。不可否認,TVS二極管的叫法五花八門,不同的人叫法都不一樣。為此,關鍵問題了,采購商們是根據什么規律來叫的呢?關于TVS二極管的分類,您知道多少?一起來聽聽專業的電路保護元器件廠家東沃電子的肺腑之言吧!


貼片TVS管和直插TVS管

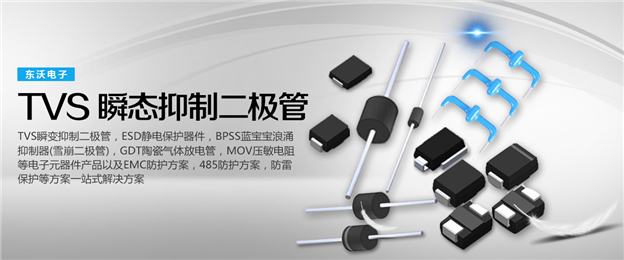

TVS管按照封裝和內部結構,可分為:貼片TVS管、軸向引線TVS管、雙列直插TVS管陣列。東沃電子自主研發的貼片瞬態抑制二極管系列有:SMF、TPSMF、SMF4L、SMAJ、P4SMA、TPSMAJ、SMBJ、P6SMB、SMA6J、TPSMBJ、SMB10J、1.5SMC、SMCJ、TPSMCJ、SMDJ、TPSMDJ、SM5S、SM6S、5.0SMDJ、TP5.0SMDJ、SACB(低電容TVS管)、SM8S等系列;直插TVS管系列有:P4KE、SA、P6KE、1.5KE、3KP、5KP、LDP、15KP、30KP、SAC等系列。不難看出,TVS管種類繁多,不同的電路防護解決設計方案,對應不同系列的TVS管產品。


雙向TVS管和單向TVS管

TVS管按照極性,可分為:雙向TVS管和單向TVS管。單向TVS管的功能特性與穩壓二極管類似;而雙向TVS管的功能特性相當于2個穩壓二極管反向串聯的功能。一旦電路防護確定是防止過高電壓和瞬態浪涌,相信很多采購商都會要求FAE現場工程師優先測試TVS管是否能夠滿足電路保護的防護需求。一般而言,直流電路中選用單向TVS管,交流電路選用雙向TVS管,多路保護電路選用TVS管陣列。那么,如何快速地區分瞬態抑制二極管的單雙向呢?

1)看型號:盡管不同品牌,其型號命名方式不一樣,但還是有規律的。以品牌東沃電子為例,型號尾部字母A代表單向,CA代表雙向。

2)看規格書:一般在第一頁就有描述,雙向為雙向?qū)ǎ瑔蜗驗閱蜗驅ǎ?/span>

3)萬用表測試:單向一邊通,雙向兩邊都有電壓;

大功率TVS管和小功率TVS管

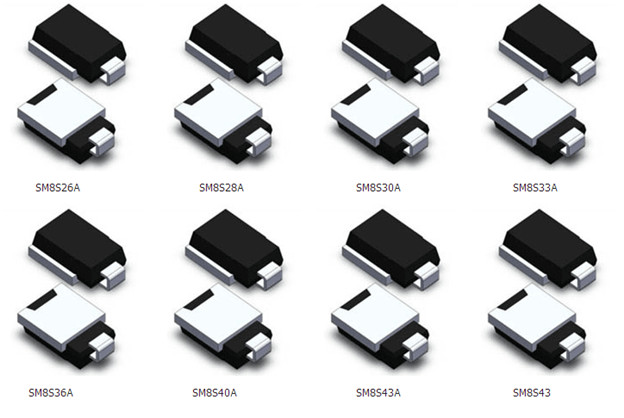

TVS管按照功率大小,可分為:大功率TVS管和小功率TVS管,這兩者都用途上有很大的差別。大功率瞬態抑制二極管結電容可以達到上百pF,響應速度在1ns以下,具有很大的散熱片,主要用在電源饋線上;而小功率TVS二極管,結電容在0.3pF以下,ps級響應速度,主要集中應用在高密度場合。目前,業內普遍把3000W以上的TVS定義為大功率TVS管。東沃電子SM8S系列,峰值脈沖功率6600W。



專用型TVS管和通用型TVS管

TVS管按照用途,可分為:通用型TVS管和專用型TVS管。目前,東沃電子旗下的SM8S系列瞬態抑制二極管,屬于汽車級TVS管,主要運用在汽車電子產品方面,為汽車電子的安全保駕護航。

……

當然還有更多其他的分類方式,高壓TVS管和低壓TVS管等,這么理一理,迷茫之中的您,是不是瞬間明白了?不管您想采購何種TVS管,東沃電子,電路保護元器件種類繁多,型號齊全,能夠一站式滿足廣大客戶的需求,為您的電路安全保駕護航?。?!
