電源有直流和電流之分，交流電源是相對直流電源而言的。常見的交流電源就是家庭用電，220V交流電，電流大小、方向會隨著時間的改變而變化。交流電最大的特點就是功率大、變換和傳輸方便，發電廠供應的電都是交流電。眾所知周，電源浪涌不僅僅源于雷擊，當電力系統出現故障、投切大負荷時也會產生電源浪涌。不管是雷擊浪涌還是電源浪涌，都會直接影響到電路的正常工作。為此，電源浪涌防護是每個電子工程師必須要考慮的。

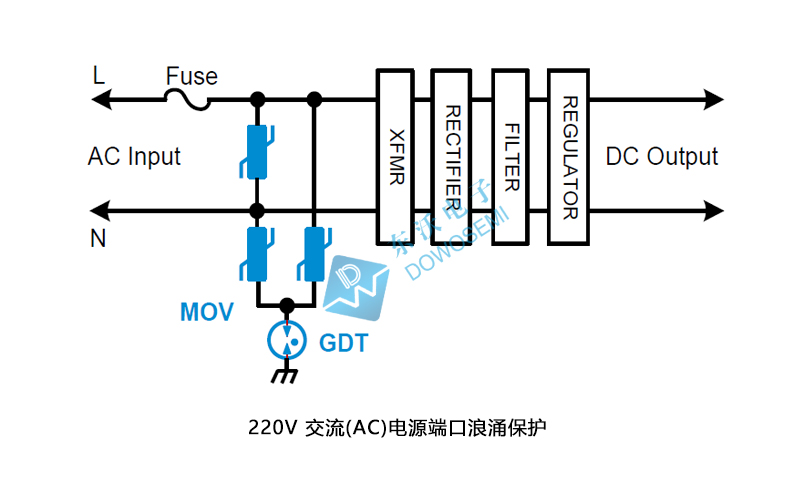

接下來，要分享的是220V交流AC電源端口浪涌保護設計方案圖，如下：

從方案圖中可以看出，方案用于滿足220V交流電源接口的浪涌保護。共模保護的壓敏電阻MOV對地串陶瓷氣體放電管GDT，減緩壓敏電阻的老化，本方案適合中大功率電源。具體型號，要根據電源所處環境應用及測試標準（IEC61000-4-5 4kV-8kV不同級別、GB/T 17626.5、UL1449等等 ）來選擇。

在220V交流AC電源端口浪涌保護方案圖中，需要注意的是：陶瓷氣體放電管不能直接用于220V輸入交流電源防護中，具體原因有兩點：其一，GDT是開關型防護器件，響應速度較慢，影響系統供電；其二，GDT存在續流問題，動作后，需要很低的電壓就能導通，存在安全風險。對于220V系統來說，第一級共模慮波不推薦單獨使用壓敏電阻，主要因為壓敏電阻老化問題，經過多次泄放后性能會下降；壓敏電阻具有較大的寄生電容，會出現漏電流的情況；壓敏電阻的失效模式是短路失效，失效后會存在風險。

可見，220V交流AC電源端口浪涌保護選用什么類型的防浪涌保護器件以及如何組合，是經過多方面考慮、實踐驗證出來的，更多有關其他電源系統典型應用防護方案，可直接咨詢東沃FAE工程師：136 7581 6901（微信同號）朱工
