貼片TVS二極管,型號齊全

發表日期:2021-04-27瀏覽:1377

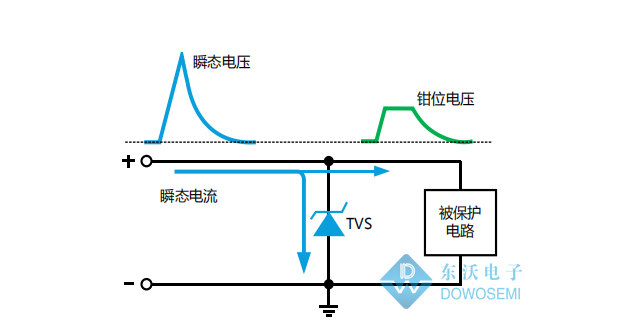

TVS瞬態抑制二極管,目前是業內備受歡迎的防浪涌過電壓保護元器件,瞬態功率大、高浪涌吸收能力、PS級響應速度是其獨有的優勢。TVS二極管,是一種寬泛的稱法,目前業內,名稱叫法比較多有:貼片TVS管、軸向引線型TVS管、雙向TVS管、單向TVS管、大功率TVS管、小功率TVS管、汽車級TVS管、高壓TVS管、低電容TVS管等等。接下來,分享的話題是有關貼片瞬態抑制TVS二極管的知識。


貼片TVS管,您知道多少?

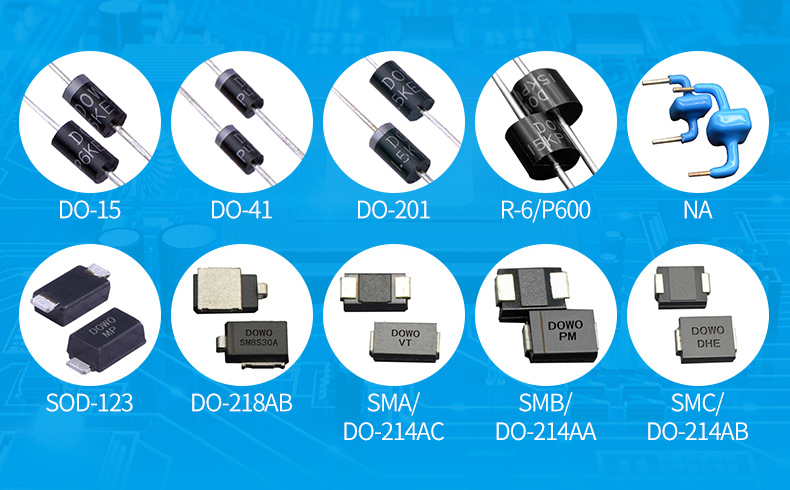

瞬態抑制TVS二極管的電氣特性,是由器件結構、摻雜濃度、襯底電阻率等方面因素決定的,同時,其浪涌功率和浪涌電流容量與P-N結面積息息相關,成正比例。封裝類型,是電路保護元器件的外觀尺寸和形狀的結合,是重要的屬性之一。瞬變抑制TVS二極管根據封裝和內部結構,可分為貼片TVS管、軸向引線型TVS管、雙列直插TVS管陣列、組件式和大功率模塊式等。

那么,問題來了,貼片TVS管,有哪些系列呢?近日,很多客戶直奔主題,詢問貼片TVS管有關的物料!貼片瞬態抑制TVS二極管型號如此多,該如何正確選型為電路安全保駕護航呢?

貼片TVS管,有哪些?

貼片TVS瞬態抑制二極管,種類繁多,型號齊全,具體有系列和常用型號有:

1)SM8S series,功率6600W,DO-218AB封裝,工作電壓10V-43V,常用型號有:SM8S18A、SM8S24A 、SM8S26CA、SM8S30A、SM8S33A……

2)SMF series,功率200W,SOD-123封裝,工作電壓5.0V-350V,常用型號有:SMF3.3A、SMF33CA、SMF36CA、SMF36A、SMF5.0CA、SMF10CA……

3)SMBJ series,功率600W,SMB/DO-214AA封裝,工作電壓5.0V-440V,常用型號有: SMBJ5.0CA、SMBJ6.5CA、SMBJ8.0CA、SMBJ15CA、SMBJ22CA、SMBJ24CA、SMBJ26CA、SMBJ30CA、SMBJ36CA、SMBJ440CA……

4)SMAJ series,功率400W,SMA/DO-214AC封裝,工作電壓5.0V-440V,常用型號有: SMAJ5.0CA、SMAJ15CA、SMAJ36CA、SMAJ440A、SMAJ440CA……

5) SMCJ series,功率1500W,SMC/DO-214AB封裝,工作電壓5.0V-440V,常用型號有:SMCJ18A、SMCJ24A、SMCJ24CA、SMCJ30CA、SMCJ33CA、SMCJ33A、SMCJ36A、SMCJ36CA、SMCJ48A、SMCJ48CA、SMCJ58A、SMCJ64CA……

6)SMDJ series,功率3000W,SMC/DO-214AB封裝,工作電壓5.0V-440V,常用型號有:SMDJ24A、SMDJ24CA、SMDJ33CA……

7) 5.0SMDJ series,功率5000W,SMC/DO-214AB封裝,工作電壓11V-440V,常用型號有:5.0SMDJ18A、5.0SMDJ18CA、5.0SMDJ24A、5.0SMDJ24CA、5.0SMDJ36A、5.0SMDJ36CA、5.0SMDJ64A、5.0SMDJ70A……

8)TPSMAJ series,功率400W,SMA/DO-214AC封裝,工作電壓10V-85V:TPSMAJ10CA、TPSMAJ33A、TPSMAJ85CA……

9)TPSMBJ series,功率600W,SMB/DO-214AA封裝,工作電壓11V-170V,常用型號有:TPSMBJ11A、TPSMBJ130CA、TPSMBJ170CA、TPSMBJ85A……


10)TPSMCJ series,功率1500W,SMC/DO-214AB封裝,工作電壓10V-78V,常用型號有:TPSMCJ33CA、TPSMCJ64CA、TPSMCJ78A……

11)TPSMDJ series,功率3000W,SMC/DO-214AB封裝,工作電壓10V-43V,常用型號有:

TPSMDJ11CA、TPSMDJ36CA、TPSMDJ43CA、TPSMDJ30A……

12)TP5.0SMDJ series,功率5000W,SMC/DO-214AB封裝,工作電壓11V-440V,常用型號有:TP5.0SMDJ11CA、TP5.0SMDJ28CA、TP5.0SMDJ51A、TP5.0SMDJ58A……

13)SM5S series,功率3600W,DO-218AB封裝,工作電壓10V-43V,常用型號有:SM5S13A、SM5S22A、SM5S33A、SM5S43A……

14)SM6S series,功率4600W,DO-218AB封裝,工作電壓10V-43V,常用型號有:SM6S15A、SM6S28A、SM6S36A……

15)SM8T series,功率6600W,DO-218AB封裝,工作電壓16V-43V,常用型號有:SM8T16A、SM8T20A、SM8T24A、SM8T43A……

以上列舉的是比較常用的貼片TVS二極管。具體需要選擇哪款型號的TVS管為電路安全保駕護航,還需要根據電路保護需求來選擇。
