在電子行業中，只要接觸過瞬態抑制二極管(TVS)，相信大家都知道它的結構特性，作用以及工作原理，那么對于外行人來說，可能就不知道TVS是什么?主要運用在哪些方面，今天東沃電子整理了一些關于TVS最基礎的相關知識，分享給大家，看完這篇文章后相信大家應該都能理解了。

　　首先什么是TVS(瞬態抑制二極管)：在電子行業中，內行人都知道，TVS的叫法有很多種，例如TVS二級管，瞬態抑制二極管，瞬變抑制二極管，鉗位二極管，雪崩二極管等，所以當大家看到這些名稱時，它們的統一叫法都可以統稱TVS，其中的作用，工作原理與特性都是一樣的。

　　瞬態抑制二極管的主要作用就是防護電子產品中的電路免受損害，大家應該都知道，像我們常用的手機，電視，電腦等，里面都有TVS的存在，保護著其中電路的安全，使其使用時間能夠更加長久，所以在正常情況非人為損壞的情況下，瞬態抑制二極管的使用壽命長達10幾年。因?yàn)轶w積比較小，安裝方便，只有一個指甲蓋的大小，所以在很多工程師的選擇中，瞬態抑制二極管成了首選的電子防護器件。電子產品中只要有電路的存在，基本上都少不了它的身影。

　　TVS瞬態抑制二極管有直插(Axial)和貼片(SMD)之分，單向(A)和雙向(CA)之分，同時又具備正極和負極，所以大家在TVS管焊接時，要先測量好正負極以免使用錯誤從而導致產品受到損壞。

　　除此之外TVS二級管還有封裝形式之分：基本上比較常見的封裝就是塑料封裝和金屬封裝了，使用封裝形式的好處首先就是能夠一目了然的分清產品的型號與規格，再者就是能夠很好的去保護它的內部芯片遭到損壞，同時更加方便運輸與安裝。從封裝形式我們基本上可以判斷出其功率的大小，TVS管的芯片面積直接決定其功率等級。

　　TVS管同時又有高功率和低功率之分，像我們常用的200W,400W,600W,1000W,1500W等，這些都屬于低功率TVS瞬態抑制二極管;像3000W,3600W,4600W,5000W,6000W,6600W,15000W,30000W等，這些就是屬于高功率TVS了，大家只需要記住一點，超過3000W的都是屬于高功率TVS瞬態抑制二極管，200V以上的都是屬于高壓TVS瞬態抑制二極管。

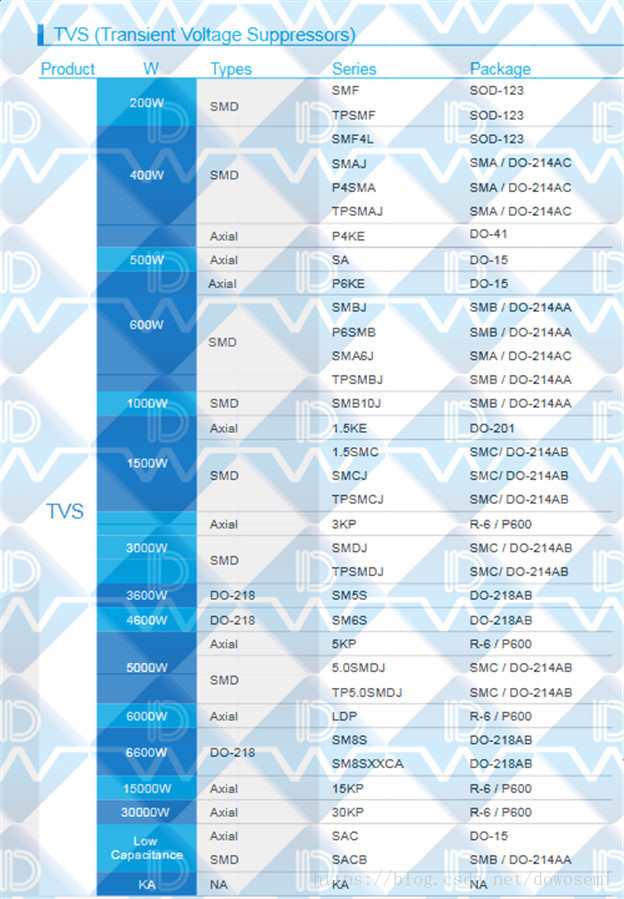

　　再者就來說說在東沃電子中使用比較廣泛的貼片TVS二極管系列：SMF系列(200W)，TPSMF系列(200W)，SMF4L系列(400W)，均采用(SOD-123封裝);SMAJ系列(400W)，P4SMA系列(400W)，TPSMAJ系列(400W)，SMA6J系列(600W)，均采用(SMA/DO-214AC封裝);SMBJ系列，P6SMB系列(600W)，TPSMBJ系列(600W)，SMB10J系列(1000W)，SACB系列，均采用(SMB/DO-214AC封裝);1.5SMC系列(1500W)，SMCJ系列(1500W)，TPSMCJ系列(1500W)，SMDJ系列(3000W)，TPSMDJ系列(3000W)，5.0SMDJ系列(5000W)，TP5.0SMDJ系列(5000W)，均采用(SMC/DO-214AB封裝);

　　東沃電子直插TVS二極管系列：P4KE系列(500W)采用(DO-41封裝);SA系列(500W)，P6KE系列(500W)，SAC系列，均采用(DO-15封裝);1.5KE系列(1000W)采用(DO-201封裝);3KP系列(3000W)，5KP系列(5000W)，LDP系列(6000W)，15KP系列(15000W)，30KP系列(30000W)，均采用(R-6/P600封裝);

　　藍寶寶浪涌防護抑制器KA系列，也是比較常用的大電流TVS，主要是運用于雷擊防護。
　
       LCE系列，SAC系列，SACA系列，SACB系列，屬于低電容TVS二極管。

　　TVS管參數注解：VRWM ：截止電壓;VC：鉗位電壓; VBR：擊穿電壓;IR：漏電流; IPP：峰值脈沖電流;IT：測試電流;C：電容值

　　以上內容就是TVS瞬態抑制二極管的結構組成了，東沃電子小編對此整理的簡單明了，看完是不是完全理解了TVS的含義，若對此還有不解之處，可以咨詢我們在線客服，專業的技術專員，在線為您解答。
