RCLAMP0524P低電容TVS二極管陣列，四路靜電保護器件，應用于保護高速數據接口。RCLAMP0524P，超低結電容，具有高保護能力，具有IEC標準靜電放電(ESD)、快速放電(EFT)和電纜放電事件(CDE)保護功能，從而可保護敏感器件，可用于保護最多四個高速數據線和一個電源線(Vcc)。 超低電容TVS管陣列RCLAMP0524P，采用專有工藝技術，頻率高于3GHz時，零信號衰減的數據線路電容為0.3pF。同時，RCLAMP0524P的ESD靜電保護滿足IEC 61000-4-2 ±15kV(空氣)和±8kV(接觸)、IEC 61000-4-5(閃電) 5A(8/20 us)，EFT保護可達IEC 61000-4-4 40A(5/50 ns)。

有關RCLAMP0524P更多信息，以東沃電子供應的低電容TVS二極管陣列RCLAMP0524P為例，其特點參數應用如下：

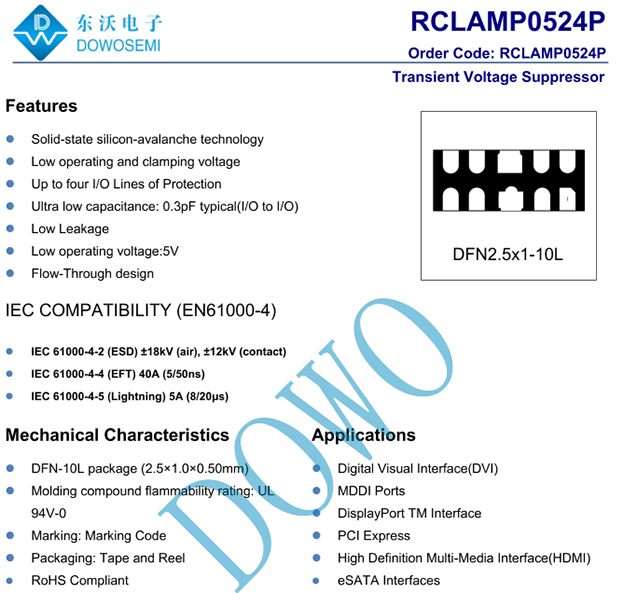

1）RCLAMP0524P特點

固態硅雪崩技術

低工作電壓低鉗電壓

最多保護四個I/O高速數據線

低漏電流

優化的高速線流封裝設計

高速數據線路保護滿足：

IEC 61000-4-2 (ESD）士18kV (air), 士12kV (contact)

IEC 61000-4-4 (EFT) 40A (5/50ns)

IEC 61000-4-5 (Lightning) 5A (8/20μs)

2）RCLAMP0524P參數

封裝形式：DFN-10L

峰值脈沖功率：100W

峰值脈沖電流：5A

最高工作電壓：5.0V

最小擊穿電壓：6.0V

最大擊穿電流：1μA

最大鉗位電壓：15V

超低結電容：0.3pF典型（I/O到的I/O）

3）RCLAMP0524P應用

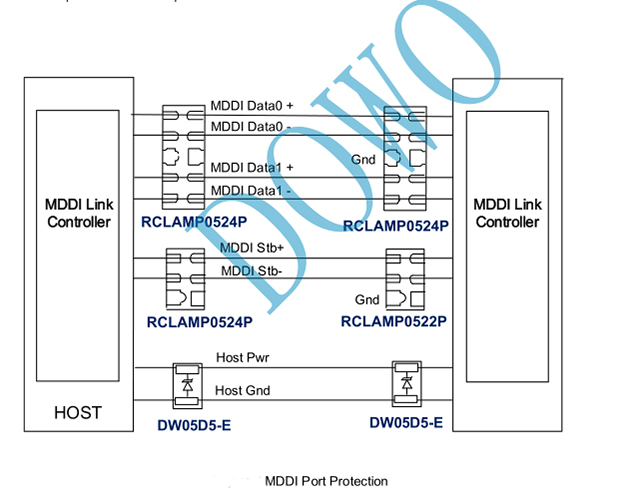

數字視頻接口（DVI）、MDDI端口、高清多媒體接口（HDMI）、DisplayPort、TM接口、PCI快車、eSATA接口等高速數據接口領域。

總而言之，電路保護器件廠商東沃電子生產的RCLAMP0524P，品質卓越、穩定高可靠性，專為保護某些連接到高速數據和線路的敏感元件免受靜電放電、電纜放電、以及電快速瞬變所引起的過壓損害。RCLAMP0524P憑借封裝尺寸小、低電容值、高靜電保護能力等優勢，為高清多媒體接口、數字視頻接口、移動端視頻數字接口等高速數據接口提供了一個靈活的應用解決方案。想了解更多有關RCLAMP0524P和高速數據接口防護方案，東沃電子，只為您的電路更安全！方案設計、EMC測試、樣品申請，東沃電子，一站式滿足您的需求！
