在自動化領域，隨著分布式控制系統的大力發展，亟需一種總線能適合遠距離的數字通信。在RS-422標準的基礎上，研究出了一種支持多節點、遠距離和接收高靈敏度的RS-485總線。在通信應用領域中，高穩定性和高可靠性的RS-485，已成為了世界范圍內工業環境中最常用的應用接口。RS-485是一種數據傳輸?shù)目偩€規范，其收發器是實現這種總線規范的器件。由于RS-485收發器這種器件具有不對稱工作電壓（-7V和12V），極其容易受到ESD靜電放電、EFT電氣快速瞬變和雷擊感應浪涌的威脅，面對這股強勁的威脅，電子工程師們該如何出擊呢？該采取何種防護措施呢？

RS-485接口防護方案應用背景

在實際應用中，RS-485通訊接口需要兩根通訊線，即可在兩個或兩個以上的儀器設備中進行數據傳輸，然而由于RS-485走線容易受到其他線路干擾；RS-485走線很長，容易發生過壓現象；RS-485走線置于室外時，容易遭受雷擊。同時，由于RS-485接口數據線工作電壓較低（5V左右），其本身耐壓非常低（-7V到12V），一旦過壓引入，就會擊穿損壞芯片。東沃電子自主研發、生產、銷售的ESD靜電保護二極管PSM712，專為非對稱電壓（-7V到12V）RS-485接口系統防護而生，保護聯網的儀器儀表設備免受ESD、EFT和雷電浪涌的損害。

ESD靜電保護二極管PSM712，汽車級質量

相對于行業其他解決方案，ESD保護二極管PSM712的功率處理能力要高出50%，這給電子工程師達到世界各地法規標準帶來了更多的自由度。TVS二極管PSM712可以在IEC61000-4-2國際標準規定的最高級別安全地吸收反復性ESD放電，且功能不會衰弱，并可在極低的箝位電壓下安全地耗散高達19A的浪涌電流。 同時，PSM712符合AEC-Q101標準，汽車級質量，確保在嚴峻的工業環境下達到最高可靠性，讓電子工程師放心安心。為此，PSM712器件非常適合在工業中的應用，包括為安全系統、自動柜員機(ATM)和測試設備中的RS-485接口提供防護。

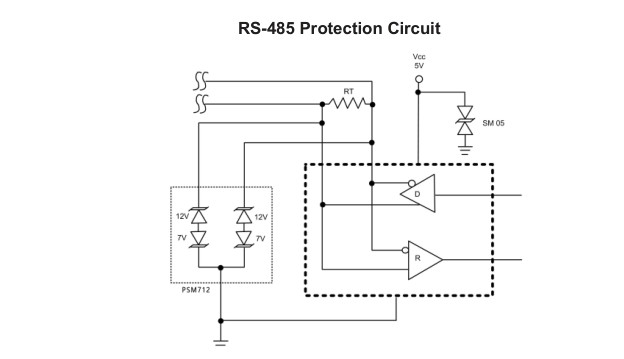

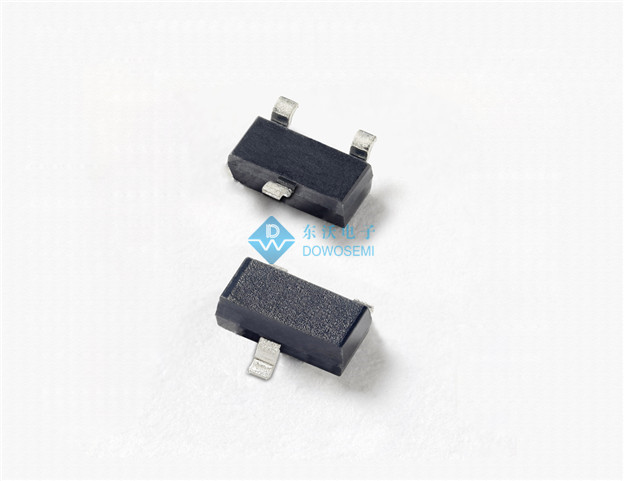

PSM712，RS-485接口保護專用器件

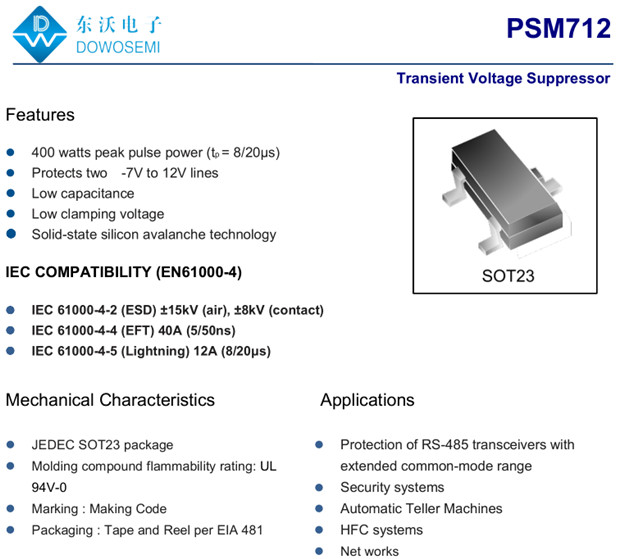

1）PSM712參數
封裝：SOT-23
功率：400W
電容值：55pF
電壓：7V/12V
鉗位電壓：10V/20V

2)PSM712特性
? 響應速度ps級；
? 低電容和低箝位電壓；
? IEC61000-4-2(ESD)±15kV(air),±8kV(contact)；
? IEC61000-4-4(EFT)40A(5/50ηs)；
? IEC61000-4-5(Lightning)12A(8/20μs)；

3)PSM712優勢
? 出色的功率處理能力(400W)和增強的ESD浪涌保護；
? 非對稱斷態電壓符合RS-485收發器規格，確保數據線具有最低的箝位電壓，不會影響電路的正常工作；
? 低動態電阻(0.5 ohm TYP)提供了保護現代電子設備所需的先進箝位性能；
? PSM712最高僅55pF的低電容負載有助于保持信號的完整性，還能在長距離RS-485布線中最大限度地減少數據丟失;
? 汽車級質量(符合AEC-Q101標準)，能確保在最嚴苛的環境下達到最高的可靠性；

4）PSM712應用
對擴展共模范圍的RS-485收發器的保護、安全系統、自動取款機、HFC系統、網絡等等。

更多有關ESD保護二極管PSM712的詳細信息，可免費向東沃電子索取產品手冊。東沃電子供應的ESD靜電二極管PSM712，是RS-485接口專業靜電防護方案中所需要用到的電路保護元器件，品質卓越、現貨庫存、廠家價格；同時免費提供EMC測試、解決方案、樣品申請等服務！
