在這個日新月異的科技新時代，半導體發展的一個直觀趨勢就是外形尺寸不斷在縮小，將更多功能壓縮到更小的空間里，從而，使得電路系統、各個IC和數據信息系統對于瞬時電壓脈沖變得極其敏感，亟需借助電路保護元器件為其保駕護航。接踵而至的問題來，要采購ESD靜電二極管、TVS管、半導體放電管、壓敏電阻、陶瓷氣體放電管等保護器件，哪家廠家生產的好呢？目前，市面上從事電路保護器件的供應商多如牛毛，產品質量服務良莠不齊，找家專業、可靠的保護器件廠家是關鍵。

ESD靜電保護管工作原理

ESD靜電保護二極管，一種常見的保護元器件，相信大家并不覺得陌生。ESD靜電保護二極管，又稱瞬態電壓抑制二極管陣列，是一種過壓、防靜電保護元件，由多個TVS晶?；蚨O管采用不同的布局設計成具有特定功能的單路或多路ESD保護器件。目前，ESD二極管廣泛應用于各類通信接口和I/O口等靜電保護，比如HDMI、USB、RS232、RS458、VGA、RJ11、RJ45、BNC、SIM、SD等。

在電路正常工作時，ESD保護管屬于高阻狀態，不會影響線路正常運行；當電路中出現異常過壓并達到擊穿電壓時，ESD保護器件由高阻態變?yōu)榈妥钁B(tài)，給瞬態電流提供低阻抗導通路徑，把異常高壓箝制在一個安全范圍內，進而達到保護被保護IC或線路；同時當異常過壓消失，ESD恢復至高阻態，電路正常運行。

ESD靜電保護器件領導者——東沃電子

東沃電子，深耕電路保護器件領域多年了，在研發、技術、產品、服務、管理等方面日漸完善、成熟，能夠滿足不同行業客戶需求。東沃電子，不僅是一家全方位的保護器件（主營產品：瞬態抑制TVS二極管、ESD靜電二極管、半導體放電管、壓敏電阻等）供應商，而且也是一家電路防護方案解決提供商。目前，東沃電子旗下的ESD保護器件分為三大類：標準電容產品、低電容產品、超低電容產品。

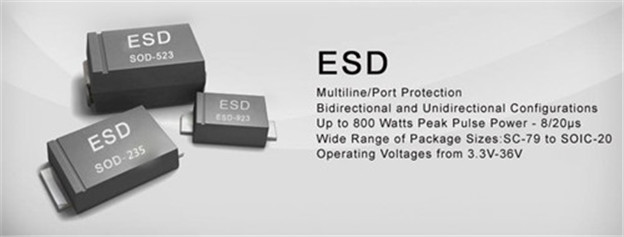

東沃電子ESD保護器件主要應用于靜電防護及一些較低浪涌的防護；工作電壓根據 IC 的工作電壓設計，如 2.8V、3.3V、5V、12V、15V、24V、36V 等；電容低，最小可做到零點幾皮法，滿足高速數據接口應用，還不影響數據通信質量；ESD保護器件小型，靈活度高，根據運用需求設計電容、封裝形式、浪涌承受能力等參數；封裝形式多樣化，SOD-323、SOT-23、SOT-143、SOT-363、SOT23-6L、SOIC-8、SOIC-16 、QFN-0201、SOD-882、DFN1006-3L、SOT-523、SOD-523、QFN-10、SOD-123S、SOT-363、SOT23-6L、SOIC-8、SOIC-16 等。

ESD靜電保護管選型注意事項

ESD二極管產品了解齊全后，接下來要考慮的問題就是選型了，如何選擇合適型號的ESD靜電二極管呢？選型過程中需要注意什么呢？請聽東沃電子娓娓道來：

1）結電容 CJ：ESD靜電保護器件的CJ應盡量選擇小的，避免影響通信質量；

2）截止電壓 V RWM：ESD靜電保護器件的VRWM大于被保護電路的最大工作電壓，否則的話，對被保護電路的正常工作會有影響；

3）封裝形式：要根據電路設計布局和被保護線路數來選擇合適的封裝形式。ESD保護管封裝的大小在一定程度上，能夠反應器件的防護等級大小，封裝越大可容納的ESD芯片面積也越大，防護等級響應也越高；反之亦然；

4）極性：ESD二極管有單向和雙向之分，根據工作的信號進行選擇，單極性的信號可選擇任一極性的ESD二極管；而雙極性的信號則需選擇雙向的ESD二極管。

……

ESD靜電保護二極管采購的路上，如需還有不明白的地方，東沃電子工程師隨時為您排憂解難，必要時，提供專業的電路保護解決方案和實地親身指導！
