1A1~1A7插件整流二極管 R-1封裝 1A正向電流

發表日期:2023-02-10瀏覽:743

提及“二極管”,相信很多新老電子工程師對“整流二極管”并不陌生。整流二極管種類繁多、根據封裝形式有:R-1、R-6、DO-41、DO-15、DO-27、A-405、SOD-123FL、MELF、SMA-W、SMB-W、SMAF、SMBF、DO-214AC、DO-214AA、DO-214AB;根據正向電流大小有:1A、1.5A、2A、3A、5A、6A、10A;根據反向電壓大小有:50V、100V、200V、400V、600V、800V、1000V、1300V、1600V、2000V,型號齊全。那么,關于1A1~1A7整流二極管,您了解多少呢?


查閱整流二極管廠家東沃電子“STD-1A1 Thru 1A7 (R-1) Datasheet”數據手冊可知:

1)1A1~1A7整流二極管特性

√ 反向漏電流低
√ 正向浪涌承受能力強
√ 高穩定高信賴性
√ 高溫焊接保證
√ 引線和管體符合RoHS標準
√ 環氧樹脂:UL
√ 易燃等級:94V-0
√ 引腳:鍍錫,無鉛

2)1A1~1A7整流二極管型號

1A1、1A2、1A3、1A4、1A5、1A6、1A7普通塑封整流二極管,反向電壓50V-1000V,正向電流1A。它們之間的區別在于最大可重復峰值反向電壓、最大均方根電壓、最大直流阻斷電壓不同,其他參數都是一樣的。通常情況下,高耐壓值(反向電壓)的整流二極管可以替換低耐壓值的整流二極管,而低耐壓值的整流二極管卻不能替換高耐壓值的整流二極管。整流電流值高的二極管可以代換整流電流值低的二極管,而整流電流值低的二極管則不能代換整流電流值高的二極管。為此可知,1A7整流二極管可以替換1A1、1A2、1A3、1A4、1A5、1A6。那么,整流二極管1A7參數怎么看呢?

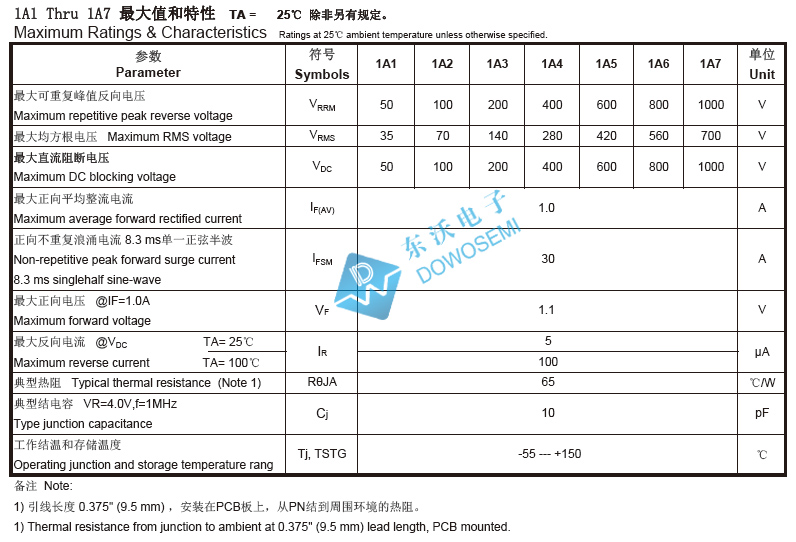

3)1A7整流二極管參數

·最大可重復峰值反向電壓:1000V
·最大均方根電壓:700V
·最大直流阻斷電壓:1000V
·最大正向平均整流電流:1A
·正向不重復浪涌電流 8.3 ms單一正弦半波:30A
·最大正向電壓:1.1V
·最大反向電流:5uA
·典型熱阻:65℃/W
·典型結電容:10pF
·工作結溫和存儲溫度:-55 ℃ ~ +150 ℃

關于1A直插整流二極管1A1~1A7相關的知識就分享到這兒了,想了解更多詳情,建議咨詢二極管廠家東沃電子產品工程師: 137 5773 6996(微信同號)余工。
