汽車拋負載保護器件有很多，其中最值得一提的是DO-218AB封裝TVS瞬態抑制二極管。不管是傳統汽車還是現代新能源汽車，車輛的可靠性和安全是衡量汽車品質的一項重要指標。那么，為了保障汽車安全可靠，除了在汽車電子元器件的車規級的認證選型上需要關注之外，對于汽車電子功能模塊的保護也需要越來越重視。

在汽車電子功能模塊保護方面，除了靜電保護外，還有道路行駛車輛的電氣瞬變干擾的保護，這也就是我們常常提到的汽車電子浪涌測試標準ISO 7637-2和ISO 16750-2。眾所周知，在汽車電子系統所有脈沖中，拋負載是常見且破壞性和危害性比較大的一種現象。那么，ISO 7637-2標準與ISO 16750-2標準相比，它們有什么區別呢？哪種更嚴格呢？

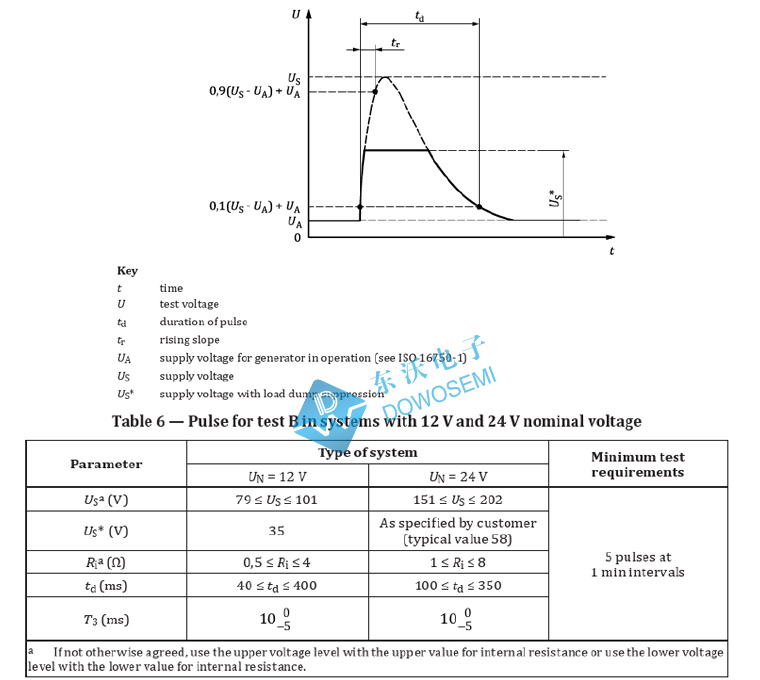

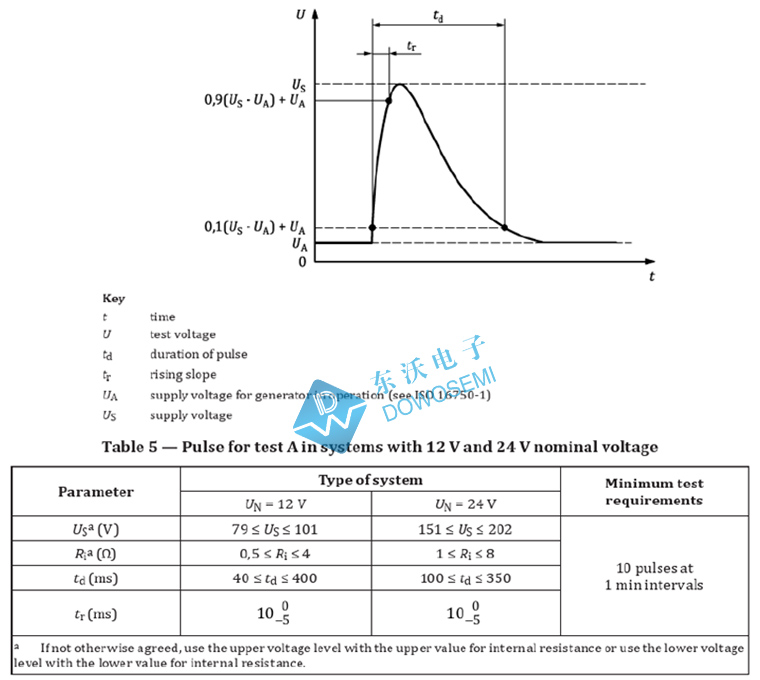

從圖中可知，5A、5B波形測試，ISO 16750-2標準中要求的拋負載測試電壓高于ISO 7637-2標準：

1）在12V系統中，ISO 7637-2標準測試電壓要求65V—87V，ISO 16750-2標準測試電壓要求79V到101V；

2） 在24V系統中，ISO 7637-2標準測試電壓要求123V-174V，新標準測試電壓要求151V-202V；

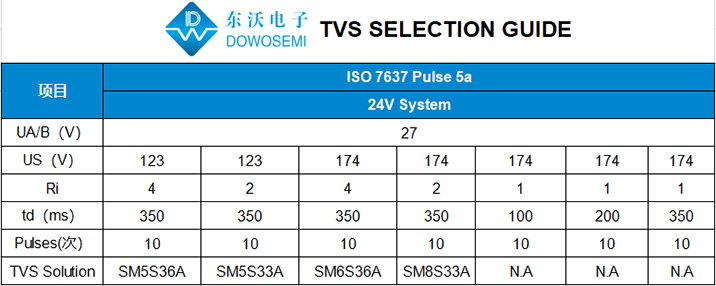

除測試電壓增加之外，還有個最顯著的差異是ISO 16750-2標準拋負載最低測試要求10個脈沖10分鐘，間隔1分鐘，而ISO 16750-2標準拋負載測試要求規定只用一個脈沖。由此可知，汽車拋負載浪涌測試新標準對車規級電路保護元器件質量、穩定和可靠性提出了更高的要求。在大多數新型交流發電機中，拋負載的電壓幅度是可以通過安裝TVS瞬變抑制二極管得到抑制（鉗位）。也就是說，針對汽車拋負載保護，最常見最有效的方法就是選用TVS瞬變抑制二極管進行鉗位保護。那么，有哪些常用的汽車拋負載保護器件呢？查看東沃電子推出的TVS二極管可知：

1）SM8T系列，6600W，DO-218AB，單雙向：SM8T16A、SM8T16CA、SM8T17A、SM8T17CA、SM8T18A、SM8T18CA、SM8T20A、SM8T20CA、SM8T22A、SM8T22CA、SM8T24A、SM8T24CA、SM8T26A、SM8T26CA、SM8T28A、SM8T28CA、SM8T30A、SM8T30CA、SM8T33A、SM8T33CA、SM8T36A、SM8T36CA、SM8T40A、SM8T40CA、SM8T43A、SM8T43CA；

2）SM8S系列，6600W，DO-218AB，單雙向：SM8S10A、SM8S11A、SM8S12A、SM8S13A、SM8S14A、SM8S14CA、SM8S15A、SM8S15CA、SM8S16A、SM8S16CA、SM8S17A、SM8S17CA、SM8S18A、SM8S18CA、SM8S20A、SM8S20CA、SM8S22A、SM8S22CA、SM8S24A、SM8S24CA、SM8S26A、SM8S26CA、SM8S28A、SM8S28CA、SM8S30A、SM8S30CA、SM8S33A、SM8S33CA、SM8S36A、SM8S36CA、SM8S40A、SM8S40CA、SM8S43A、SM8S43CA、SM8S48A；

3）SM6S系列，4600W，DO-218AB，單向：SM6S10A、SM6S11A、SM6S12A、SM6S13A、SM6S14A、SM6S15A、SM6S16A、SM6S17A、SM6S18A、SM6S20A、SM6S22A、SM6S24A、SM6S26A、SM6S28A、SM6S30A、SM6S33A、SM6S36A、SM6S40A、SM6S43A；

4）SM5S系列，3600W，DO-218AB，單向：SM5S10A、SM5S11A、SM5S12A、SM5S13A、SM5S14A、SM5S15A、SM5S16A、SM5S17A、SM5S18A、SM5S20A、SM5S22A、SM5S24A、SM5S26A、SM5S28A、SM5S30A、SM5S33A、SM5S36A、SM5S40A、SM5S43A；

5）LDP系列，6000W，P600，單雙向：LDP10A、LDP10CA、LDP11A、LDP11CA、LDP12A、LDP12CA、LDP13A、LDP13CA、LDP14A、LDP14CA、LDP15A、LDP15CA、LDP16A、LDP16CA、LDP17A、LDP17CA、LDP18A、LDP18CA、LDP19A、LDP19CA、LDP20A、LDP20CA、LDP22A、LDP22CA、LDP24A、LDP24CA、LDP26A、LDP26CA、LDP28A、LDP28CA、LDP30A、LDP30CA、LDP33A、LDP33CA、LDP36A、LDP36CA、LDP40A、LDP40CA、LDP43A、LDP43CA、LDP48A、LDP48CA、LDP54A、LDP54CA、LDP58A、LDP58CA、LDP60A、LDP60CA。

關于“汽車拋負載保護器件—TVS二極管”的話題就分享到這兒了，想了解汽車拋負載測試方案設計、器件選型等具體方面的知識，可直接咨詢東沃電子產品工程師：136 7581 6901（微信同號）朱經理
