在電路中，當系統沒有干擾時，正常工作時，ESD器件可以忽略不計，幾乎不起作用。但是當外部接口電壓超過ESD器件的擊穿電壓時，ESD器件就開始起作用，并將電流分流到地，保護后級敏感電子元件免受靜電的損壞。咦，這里提及的“ESD器件”，指的是什么呢？ESD器件到底是什么東西呢？對于從事電子元器件行業的人來說，并不陌生。電子元器件可分為主動元器件和被動元器件，ESD器件就屬于被動元器件的一種。

在行業內，對ESD器件的稱法有很多種：靜電保護器件、靜電防護元器件、ESD靜電保護元器件、ESD管、ESD保護管、ESD二極管、ESD靜電保護二極管、ESD防護二極管、ESD、ESD保護器件、ESD防護器件、TVS二極管陣列、瞬態電壓抑制二極管陣列、瞬態抑制二極管陣列等等。接下來，東沃電子從ESD模型、ESD器件選型技巧、ESD器件類型帶您走進ESD器件世界！

ESD模型種類

√ 人體模型（HBM）ESD：為芯片生產、組裝、運輸過程而設計。

√ 帶電裝置模型（CDM）ESD：為芯片生產、組裝、運輸過程而設計。

√ IEC 61000-4-2 ESD：為日常使用設計。

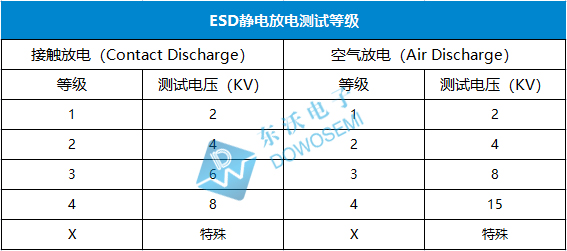

IEC 61000-4-2等級為日常接觸等級，正常分為四級：

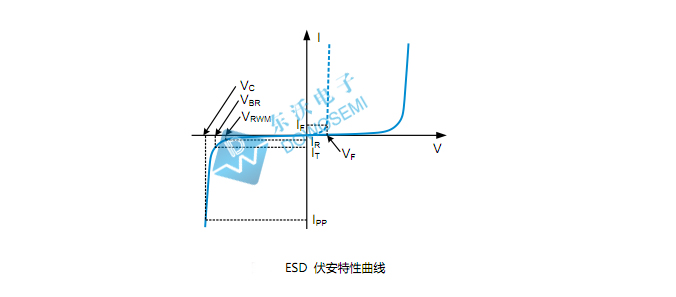

查看ESD器件規格書時，常會看到“IEC Compatibility (EN61000-4)”這項特性，在這里，東沃電子產品工程師需要跟您強調的是：ESD器件符合IEC 61000-4-2時，只代表ESD器件本身的防護，不代表后級電路能承受相應的沖擊。鉗位電壓是衡量ESD器件保護電路系統的能力。鉗位電壓即當外部受到?jīng)_擊，后級電路通過ESD器件后受到的沖擊。

ESD器件選型技巧

1）計算接口信號幅值的范圍來確定ESD器件的工作電壓；

2）根據信號類型決定使用單向或者雙向ESD器件。雙向ESD器件具有對稱的正負擊穿電壓，可用于有正負電壓范圍的任何接口。單向ESD器件，有正向的擊穿電壓，出現負壓時立刻擊穿，可用于只有正向電壓范圍的接口。

3）根據信號速率決定該接口能承受的最大寄生電容；

4）根據電路系統的最大承受電壓沖擊，選擇適合的鉗位電壓；

5）確保ESD器件可達到或超過IEC 61000-4-2 level4。

ESD器件類型

查閱“東沃電子ESD二極管產品選型手冊”可知，ESD器件種類繁多，型號齊全，根據方向，可分為單向ESD和雙向ESD；根據封裝來分，有：SOT-23、SOT-23-6L、SOD-323（0805）、SOD-523（0603）、SOD-723、DFN1006-2L（0402）、DFN0603（0201）等等；根據電壓來分，ESD器件工作電壓大小一般是根據IC芯片電壓設計的，有：2.5V、2.8V、3.3V、5V、8V、12V、15V、24V、36V等等。具體ESD器件型號，詳見“東沃電子ESD二極管產品選型手冊”。當然，您也可以直接咨詢您的專屬產品經理熱線：136 7581 6901（微信同號）朱經理。
