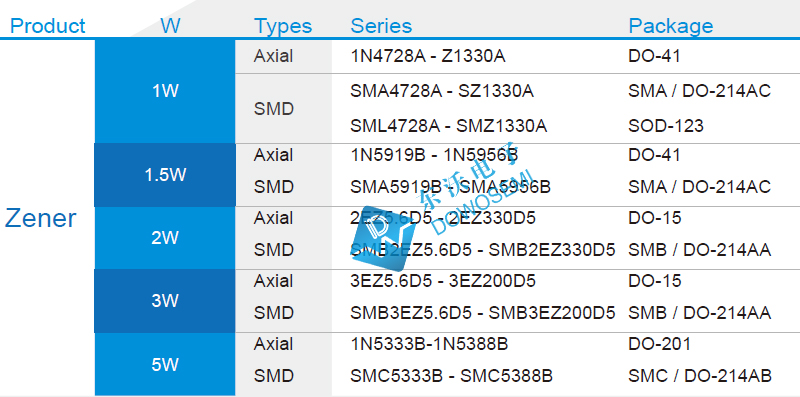

常用穩壓二極管功耗有1W、1.5W、2W、3W、5W，其中功耗為3W的穩壓管有：3EZ5.6D5-3EZ200D5、SMA3EZ5.6D5-SMA3EZ200D5、SMB3EZ5.6D5-SMB3EZ200D5、SMA3Z3.3A-SMA3Z200A、SMB3Z3.3A-SMB3Z250A等等。近日，發現，常有客戶前來咨詢SMA（DO-214AC）封裝、3W功率的穩壓二極管，其中常咨詢的物料有：SMA3Z3.3A、SMA3Z5.1A、SMA3Z6.2A、SMA3Z10A、SMA3Z22A、SMA3Z68A、SMA3Z82A、SMA3Z120A、SMA3Z180A、SMA3Z200A等等。有心的電子工程師會發現，這些型號都屬于SMA3ZxxA系列穩壓二極管，這也是接下來要科普的話題：SMA3ZxxA系列穩壓二極管。

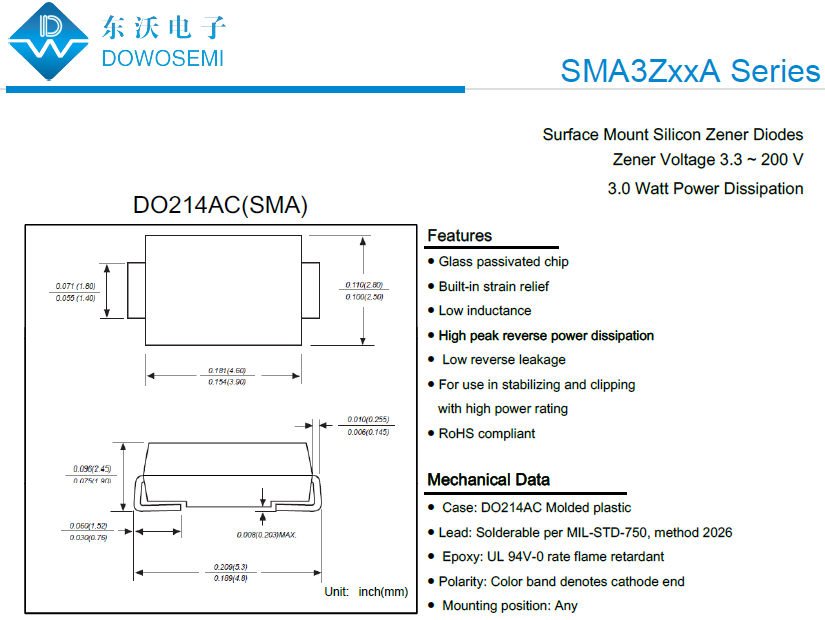

查看東沃電子（DOWOSEMI）推出的SMA3ZxxA系列穩壓二極管可知：

1）SMA3ZxxA系列穩壓二極管特性

√ 玻璃鈍化芯片
√ 低電感
√ 高峰值反向功耗
√ 低反向泄漏
√ For use in stabilizing and clipping with high power rating
√ Built-in strain relief
√ 符合RoHS標準
√ DO-214AC Molded plastic
√ DC Power dissipation at TL = 75 °C: 3W

2）SMA3ZxxA系列穩壓二極管型號

SMA3ZxxA系列穩壓二極管，型號齊全：SMA3Z3.3A、SMA3Z3.6A、SMA3Z3.9A、SMA3Z4.3A、SMA3Z4.7A、SMA3Z5.1A、SMA3Z5.6A、SMA3Z6.2A、SMA3Z6.8A、SMA3Z7.5A、SMA3Z8.2A、SMA3Z9.1A、SMA3Z10A、SMA3Z11A、SMA3Z12A、SMA3Z13A、、SMA3Z14A、、SMA3Z15A、、SMA3Z16A、SMA3Z17A、SMA3Z18A、SMA3Z19A、SMA3Z20A、SMA3Z22A、SMA3Z24A、SMA3Z27A、SMA3Z30A、SMA3Z33A、SMA3Z36A、SMA3Z39A、SMA3Z43A、SMA3Z47A、SMA3Z51A、SMA3Z56A、SMA3Z62A、SMA3Z68A、SMA3Z75A、SMA3Z82A、SMA3Z91A、SMA3Z100A、SMA3Z110A、SMA3Z120A、SMA3Z130A、SMA3Z140A、SMA3Z150A、SMA3Z160A、SMA3Z170A、SMA3Z180A、SMA3Z190A、SMA3Z200A。

3）SMA3Z200A穩壓二極管參數

額定功耗：3W
穩定電壓：200V
額定電流：3.7mA
最大齊納阻抗：875Ω
漏電流：0.5uA
最大直流齊納電流：13mA
封裝形式：DO-214AC

關于穩壓二極管SMA3ZxxA系列其他型號詳細參數，詳見“Zener-SMA3ZxxA Series Datasheet”，你想要知道的都在這里。想了解更多有關穩壓二極管參數、應用、選型、型號、價格、樣品、交期等方面的信息，可直接咨詢東沃電子（DOWOSEMI）產品工程師：136 7581 6901（微信同號）朱工
