TVS二極管選型過程中，涉及到的主要參數有：工作峰值反向電壓、擊穿電壓、鉗位電壓、峰值脈沖電流、峰值脈沖功率、測試電流、漏電流、封裝形式。其中，TVS的工作峰值反向電壓是第一步就需要確認的參數。查看TVS二極管選型指南可知，TVS的工作峰值反向電壓要大于電路中的最大工作電壓，否則容易損壞且起不到過電壓保護。查閱?wèn)|沃電子（DOWOSEMI）推出的TVS二極管系列產品可知，其工作峰值反向電壓低至3.3V，最高可達600V。之前科普過3.3V、5V、6V、6.5V、7V、7.5V、8V、8.5V、9V、10V、20V、22V、24V、30V、33V、36V、40V、48V、51V、64V、75V、78V、80V、100V、110V、120V、130V、140V、200V、220V、250V、300V、350V、400V、440V等電壓的TVS二極管，接下來要科普的是：90V電壓瞬態抑制TVS二極管常用型號。

查看東沃電子（DOWOSEMI）瞬態抑制TVS二極管產品手冊可知，90V工作峰值反向電壓TVS二極管型號有：

1）SOD-123封裝TVS：SMF90A（絲印XX）、SMF90CA（絲印NX）；

2）SMA/DO-214AC封裝TVS：SMAJ90A（絲印RX）、SMAJ90CA（絲印ZX）；

3）DO-15封裝：SA90A、SA90CA；

4）SMB/DO-214AA封裝TVS：SMBJ90A（絲印NX）、SMBJ90CA（絲印DX）、TPSMBJ90A（絲印NXA）、SMBJ90CA（絲印DXA）；

5）SMC/DO-214AB封裝：SMCJ90A（絲印GGX）、SMCJ90CA（絲印BGX）、SMDJ90A（絲印PGX）、SMCJ90CA（絲印DGX）、5.0SMDJ90A（絲印5PGX）、5.0SMDJ90CA（絲印5BGX）；

6）R-6/P600封裝：3KP90A、3KP90CA、5KP90A、5KP90CA、15KP90A、15KP90CA、30KP90A、30KP90CA；

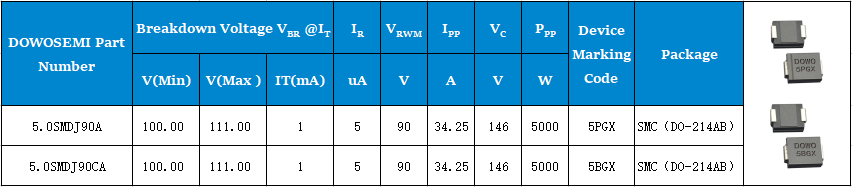

以二極管5.0SMDJ90A和5.0SMDJ90CA為例，其具體參數詳情如下圖所示：

可知，5.0SMDJ90A和5.0SMDJ90CA的擊穿電壓、測試電流、漏電流、鉗位電壓、峰值脈沖電流、峰值脈沖功率、封裝形式是一樣的，其主要區別在于前者是單向TVS，絲印符號為5PGX；后者是雙向TVS，絲印符號為5BGX。關于單雙向TVS的區別和應用知識，之前就科普過了，在這里就不再詳述了。

細心的電子工程師通過對比分析會發現，同樣是90V電壓TVS二極管，它們的擊穿電壓和鉗位電壓也是一樣的，不同的是，IPP越大，功率越大，防浪涌過電壓保護能力越強。但是在實際應用中，同等工作電壓情況下的TVS，并不是IPP越大越好，還需要結合電路保護需求、測試條件、成本預算等多方面因素來考慮。關于“90V電壓TVS二極管”的知識就分享到這兒了，還想了解更多有關瞬態抑制TVS二極管知識，可直接咨詢我們：136 7581 6901（微信同號）朱工
