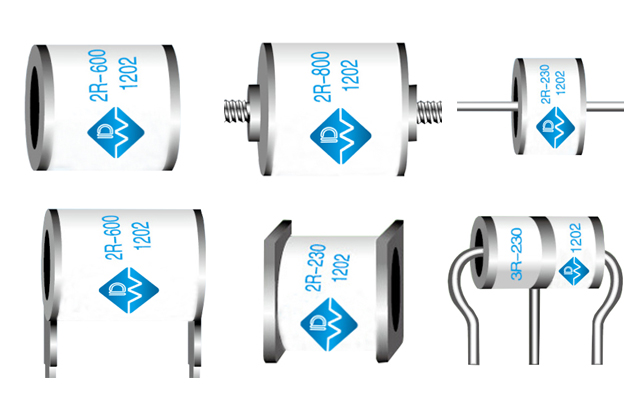

電路保護器件之一氣體放電管（GDT），是在金屬電極和金屬化陶瓷之間的空間中填充一定比例的惰性氣體或混合氣體或其他放電介質，然后在高溫下密封，形成單一或多間隙開關式保護裝置。當被保護電路或設備遭受浪涌時，氣體放電管GDT會由高阻抗?fàn)顟B(tài)變?yōu)榈妥杩範顟B(tài)，釋放浪涌能量，降低電路的殘壓，從而保護設備或人體免受瞬態過電壓危害。氣體放電管性能穩定、通流量大、快速響應速度、絕緣電阻高，是理想的防雷保護器件。常有客戶向東沃電子（DOWOSEMI）咨詢氣體放電管2RM-600A6B，關于2RM-600A6B型號各字母代表的含義和參數，該怎么看？

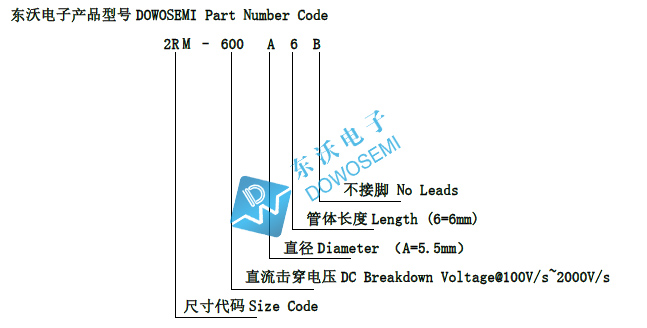

2RM-600A6B產品型號含義

查看東沃電子2RM-600A6B產品規格書可是，其型號中各數字和字母代表的含義，如下圖所示：

氣體放電管GDT參數含義

查看2RM-600A6B參數之前，有必要對各個參數的含義進行深入了解：

1）直流擊穿電壓DC Breakdown（Spark-over）Voltage(Vs)：在沒有施加電壓時，GDT至少放置15min，并在這種情況下，以電壓上升速率為100V/S~2000V/S進行測試。

2）最大沖擊擊穿電壓Maximum Impulse Breakdown Voltage (Vsi)：通過GDT測量的被測端子的最大電壓標稱上升速率為100V/μs或1000V/μs或5000V/μs。

3）最大沖擊放電電流Maximum Impulse Discharge Current：GDT可承受的1次，多次或正負各N次的最大沖擊電流值(電流波形8/20μS或10/350μS)，多次或N次沖擊每次間隔3分鐘。

4）沖擊耐受電壓能力Impulse Withstanding Voltage Capacity：以額定最大放電電流（開路電壓波形10x700μs），GDT 應可承受正負各5次,每次間隔3分鐘。

5）標稱交流放電電流 Nominal Discharge Current：對產品施加頻率50Hz*1秒*10次（每次間隔時間3分鐘）或Single 9cycles交流電流的額定有效值。

6）續流Follow On Current ：在標準的試驗回路施加交流電（工頻電流應用電阻限制），對GDT產品施加一個沖擊電流使其處于導通狀態，同時連接之交流電源提供的流過GDT產品的電流。

7）響應時間Breakdown time：用固定電壓上升陡度之電壓源（1000V/uS或5000V/uS）加到GDT兩端測量響應時間（從暫態過電壓開始作用于放電管兩端的時刻到產品實際放電時刻之間有一個延遲時間）。

8）最大持續工作電壓Maximum continuous operating voltage：產品正常工作時可施加的最大連續交流/直流電壓。

9）沖擊壽命Impulse Life：GDT可以承受額定次數的電流沖擊（電流波形：8/20μs、10/1000μs或5/320μs）,各次沖擊的間隔時間3分鐘。

10）直流過保持電壓DC Holdover Voltage：在規定的電路條件下，GDT經一次沖擊放電后，它從導通并恢復到高阻抗?fàn)顟B(tài)時施加的直流電壓（直流試驗電壓分為52V/80V和135V三檔）。

11）最小絕緣電阻MinimumInsulationResistance：在GDT 的兩端點間施加額定電壓，測量電阻值。

12）最大電容值Maximum Capacitance：使用測試頻率1MHz與測試電壓0.5V在GDT兩端間測量電容值。

13）弧光電壓Arc Voltage：在低阻抗或正常動作狀態下，弧光電流流過氣體放電管時的電壓降。

14）輝光電壓Glow Voltage：流過輝光電流時跨越放電管電壓降的峰值。

15）AC/DC耐壓AC/DC withstand Voltage：通過高壓設備對產品施加一定(AC/DC)電壓的測試，確保產品不被擊穿。

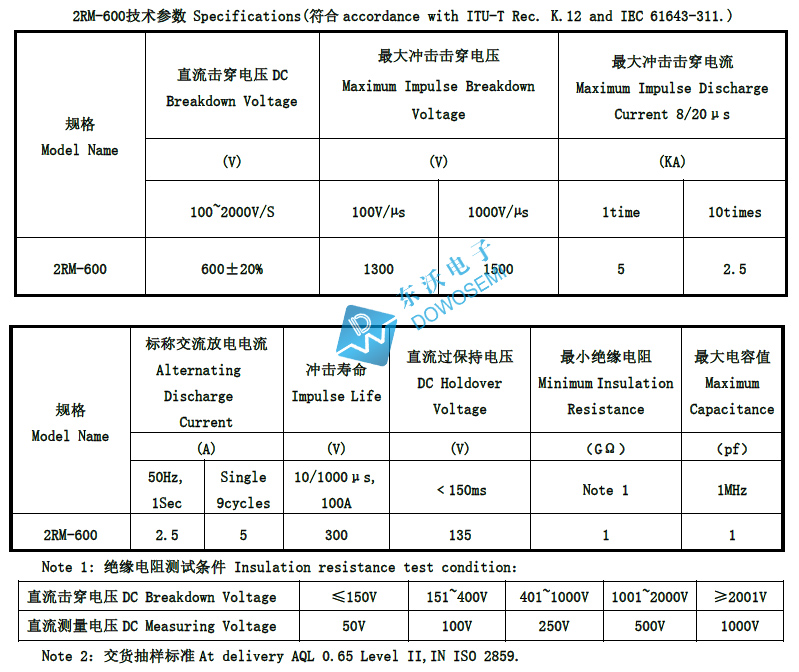

2RM-600A6B產品參數
